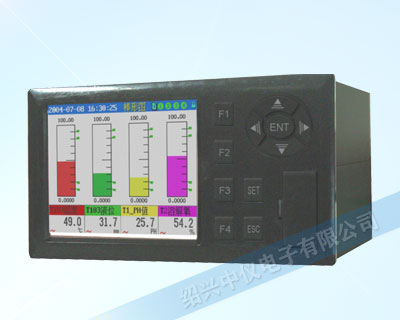

SWP-MSR100小型化真彩無紙記錄儀是在SWP-TSR100系列基礎上推出的全新系列小型化彩色無紙記錄儀，軟件功能與SWP-TSR100系列全兼容。采用3.6英寸TFT彩色液晶顯示器，全新硬件結構，儀表抗干擾能力強，具有極高的性能價格比。
2 全新硬件結構、強抗擾設計
一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功能，使MSR系列儀表可靠性更高。
2 顯示功能
采用高分辨率的3.6英寸寬視角TFT彩色液晶顯示器，人機界面友好，使用方便。
2 大容量FLASH存儲
內部采用大容量Flash Memory存儲數據，***大可擴展到192Mbit。
2 多通道采集及輸出
提供***多8路全隔離全可切信號輸入、3路DC24V饋電和6路繼電器輸出。
2 通信
提供帶光電隔離的RS-232或RS-485通訊接口，方便與上位機聯網通信。
支持外接微型打印機及USB存儲棒。
2 軟件功能強
帶通道運算功能、采集修正算法、內置漢字拼音輸入法。
可選配多語言顯示界面、流量/熱能積算、天然氣計算、PID調節等功能。
2 輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。
常用規格
安裝： 嵌入式儀表盤安裝(垂直儀表盤)，卡條式固定架。允許向后***大傾斜30°，左右水平。
儀表尺寸： 160×80×240 mm、80×160×240 mm
開孔尺寸： 152×76mm
儀表盤厚度： 2－6mm
| 型號 | 規格代碼 | 附加規格代碼 | 說明 | ||
|---|---|---|---|---|---|
| SWP-MSR1 | □□-□-□ | /□□□ | SWP-MSR100系列小型化真彩無紙記錄儀 | ||
| 采集通道數 | 02 ~ 08 | 可選2 ~ 8 通道 | |||
| 存儲器容量 | -1 | 64 Mbit （標準配置） | |||
| -2 | 128 Mbit | ||||
| -3 | 192 Mbit | ||||
| 顯示語言 | -0 | 簡體中文（標準配置） | |||
| -1 | 英文 | ||||
| -2 | 繁體中文 | ||||
| -3 | 多語言版(包括簡、繁體中文和英文，可切換) | ||||
| 附加規格 | /J(1-6) | 常開繼電器輸出路數 | |||
| /P(1-3) | DC24V饋電路數 | ||||
| /C2 | RS-232接口 *1 | ||||
| /C3 | RS-485接口 *1 | ||||
SWP-MSR100小型化真彩無紙記錄儀
小型化真彩無紙記錄儀是一種具有高精度、高穩定性、易操作等優點的現代化記錄儀器。它采用了先進的微處理器技術和彩色液晶顯示屏，能夠實現多種信號輸入和輸出，具有強大的數據處理和記錄功能。
具體來說，SWP-MSR100小型化真彩無紙記錄儀具備以下特點：
小型化設計：這種記錄儀采用了緊湊的結構設計，體積小巧，方便攜帶和安裝。這使得它非常適合在空間有限或需要移動使用的場合中發揮作用。
真實色彩顯示：采用高分辨率彩色液晶顯示屏，可以直觀顯示測量數據和波形，提供豐富的視覺信息。這種顯示方式使得數據更加易于理解和分析。
無紙化記錄：與傳統的紙質記錄儀相比，無紙化設計消除了更換記錄紙的需要，減少了維護成本。同時，它還可以方便地保存、導出和分享數據，提高了數據管理的效率。
高精度測量：這種SWP-MSR100記錄儀采用高精度傳感器和算法，能夠實現精確的測量和記錄。它可以廣泛應用于各種需要精確測量的領域，如環境監測、工藝流程控制等。
多功能輸入/輸出：支持多種信號輸入，如電壓、電流、溫度等，可以滿足不同應用場景的需求。同時，它還具有多種輸出方式，如報警輸出、控制輸出等，方便與其他設備進行聯動。
總的來說，SWP-MSR100小型化真彩無紙記錄儀是一種功能強大、操作簡便的記錄儀器，適用于各種需要精確測量和數據記錄的場合。隨著技術的不斷發展，它將在更多領域得到應用和推廣。
