功能選型

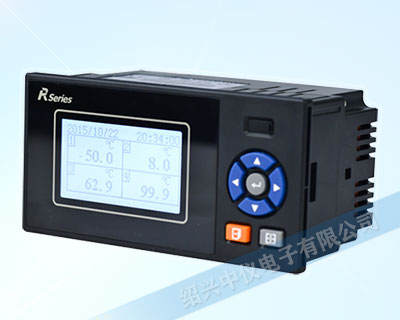

常用型號：ZYW204RE（1路多種信號輸入，兩路報警信號輸出，AC220V供電，USB數據備份接口）。

更多單色無紙記錄儀型號可選：

輸入信號1~4路、繼電器報警1~4路、RS232/RS485通訊等。

技術指標

顯示

屏幕：128*64點陣白屏液晶顯示器（LCD）。

精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.（熱電偶應去掉冷端誤差）。

處理器

單色無紙記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核。

輸入功能

輸入規格：最多支持4路模擬量輸入

電壓輸入：0-5V、1-5V、0-20mV、0-100mV

電流輸入：0-10mA、4-20mA、0-20mA

電阻輸入：Res（0~400Ω）

熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2

熱電偶：S、B、K、T、R、E、N、J

輻射高溫計：F1、F2

鎢錸：WRe3-25、WRe5-26

注意：其它輸入信號（如0-10V）或分度號（如PT1000）需在訂貨時注明。

誤差精度：熱電偶冷端補償誤差： ±2℃

時鐘誤差：±2 秒/天

輸出功能

配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA。

變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（最大值），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸。

繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警。

通訊功能

通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率（1200、4800、9600、19200、38400、57600）。

打印接口：RS232C直接連接微型打印機，波特率1200。

供電電源

常規單色無紙記錄儀供電為AC220V，50Hz交流電源；可支持24VDC（18VDC~36VDC）直流電源供電；支持12VDC（9VDC~18VDC）直流電源供電。

注意：直流供電需在訂貨時向紹興中儀注明。

工作環境

環境溫度：0～50℃（避免日光直曬）

環境濕度：0～85%R.H（無凝結）（禁止在易燃、腐蝕性環境下工作）

海拔高度：<2000米

儀表凈重

凈重：≤1.0Kg

注意：

技術指標為本系列單色無紙記錄儀通用指標，功能配置請以實物為準。

技術指標若有與實物儀表不相一致時，請以實物為準。

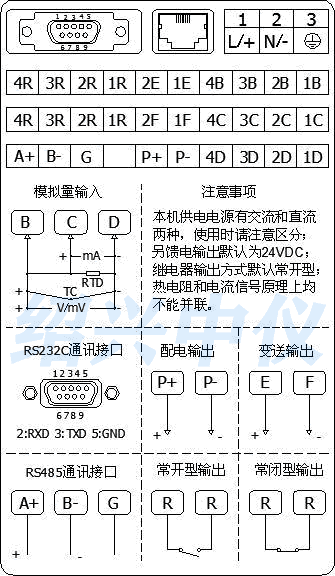

安裝與接線

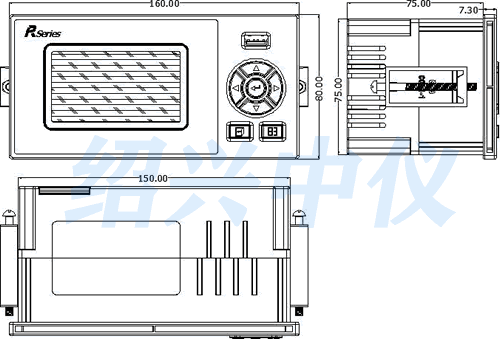

當密集安裝單色無紙記錄儀時，應參考操作手冊中推薦的儀表間最小間距，以保證必要的散熱及裝卸空間。

使用說明

運行畫面含總貌畫面、棒圖畫面、實時/歷史趨勢畫面、報警/掉電列表畫面，運行畫面可按精致型無紙記錄儀的【菜單鍵】進行切換。

登陸組態參數設置畫面需同時按住【退出鍵】+【菜單鍵】一秒以上。

當系統未配置打印功能時，單色無紙記錄儀的打印畫面不出現。

鍵盤功能

向上鍵：向上移動光標（組態畫面）、切換選擇、增加光標所在數據值等。

向下鍵：向下移動光標（組態畫面）、切換選擇、減少光標所在數據值等。

向左鍵：向左/前移動光標等。

向右鍵：向右/后移動光標等。

確認鍵：執行光標所在功能或者編輯光標所在數據等。

退出鍵：精致型無紙記錄儀退出當前所在畫面。

菜單鍵：切換主顯示畫面（總貌、棒圖、曲線畫面等）、切換小數點位數（各子組態畫面）等。

退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入精致型無紙記錄儀的組態畫面。
