FPWH201：三相三線有功電能變送器，F(xiàn)PWH301：三相四線有功電能變送器。

FPWH有功電能變送器、FPKH無功電能變送器是一種測量有功/無功電能的儀器，F(xiàn)PWWH型有功功率/有功電能、FPKKH型無功功率/無功電能組合式變送器是一種既能測量有功(或無功)功率，又能計量有功(或無功)電能的具有雙重功能的儀器，是電能計量、節能自動化和計算機電費結算的配套儀器。

FP系列電能變送器技術指標符合JJG 596-89《電子式電能表》的要求，相對誤差小于0.5％，且具有優異的溫度特性和長期穩定性，配以電能顯示記錄裝置，既能用于電網調度系統，又是理想的固態電能表。

FPWH有功電能變送器適用于頻率為50Hz、60Hz及特殊頻率的單相、三相(平衡負載和不平衡負載)線路，電能以光耦集電極開路或繼電器接點二種形式脈沖輸出，以適應不同的RTU和電能記錄裝置。數字量輸出與輸入被測量的有功(或無功)電能相對應，輸出引線是四根線，雙向數字輸出正、負兩個方向的電能量。

技術參數

◆ 引用標準：GB/T 13850-1998（IEC688-1992）

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降 ***大15V壓降（可選）

　·電壓輸出 額定2mA***大 5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 ***大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 沖擊試驗：ANSI C37.90a/1973，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

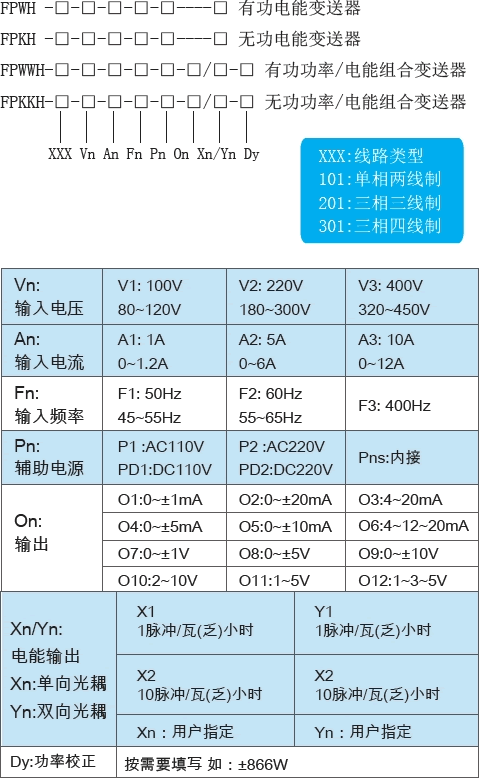

選型規格

注：

　·90°移相無功功率變送器頻率范圍 Fn±0.05Hz;

　·電能輸出為光耦集電極開路（OC）方式，（不推薦使用 繼電器觸點方式）；

　·電源功耗7VA。

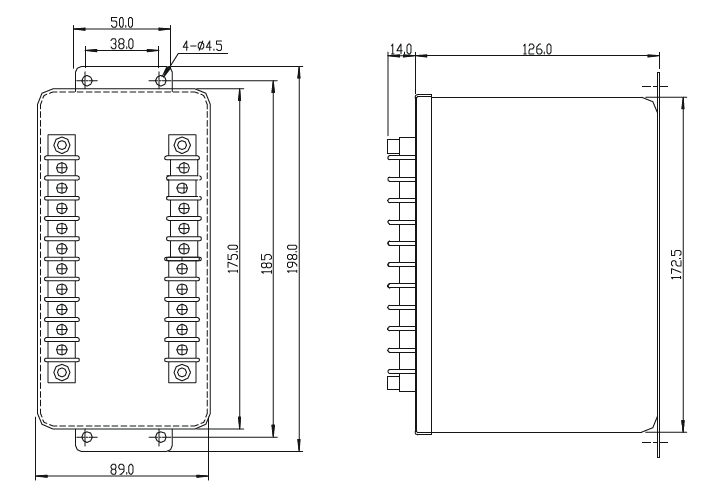

外形尺寸
