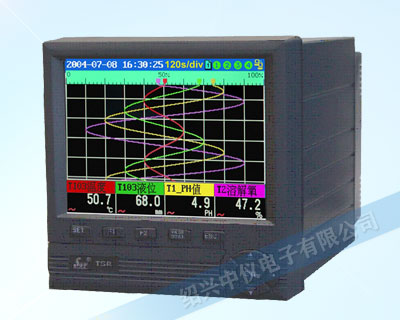

SWP-TSR100真彩無紙記錄儀

SWP-TSR100系列彩色無紙記錄儀是在多年開發及應用SWP系列無紙記錄儀基礎上推出的全新系列高性能彩色無紙記錄儀，采用高亮度、寬視角的5.6英寸TFT真彩液晶顯示器，全新硬件結構，儀表抗干擾能力強，適用于各類工業現場，具有極高的性能價格比。

主要特點

2全新硬件結構、強抗擾設計

一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功能，使TSR100系列儀表可靠性更高。

2顯示功能

采用高分辨率的5.6英寸TFT真彩液晶顯示屏，人機界面友好，使用方便。

2大容量FLASH存儲

內部采用大容量Flash Memory存儲數據，最大可擴展到192Mbit。

2多通道采集及輸出

最多提供12路全隔離全可切信號輸入、6路DC24V饋電和12路繼電器輸出。

在不超過8路全可切輸入信號的情況下，提供最多4路的變送輸出或4路的頻率信號輸入。

2軟件功能強

帶通道運算功能、采集修正算法、內置漢字拼音輸入法。

可選配多語言顯示界面。

2輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。

技術規格

常用規格

安裝： 嵌入式儀表盤安裝(垂直儀表盤)，卡條式固定架。允許向后最大傾斜30°，左右水平。

儀表尺寸： 144×144×240 mm

開孔尺寸： 138+1 0×138+1 0 mm

儀表盤厚度： 2－6mm

■ 輸入部分

輸入點數據和測量周期

型號	輸入	測量周期	記錄間隔時間
TSR102	2	250ms、刷新周期為1s）	1-240s
TSR104	4	500ms、（刷新周期為1s）
TSR106	6	1s（刷新周期為1s）
TSR108	8
TSR112	12

輸入種類及測量量程、精度：

輸入種類	量程	測量量程		精度
DVC	0~20mV	-9999~99999		±0.1%
	0~100mV	-9999~99999		±0.1%
	0~5V	-9999~99999		±0.1%
	1~5V	-9999~99999		±0.1%
DCI	0~100mA	-9999~99999		±0.2%
	4~20mA	-9999~99999		±0.2%
TC	S	-50.0~100.0℃		±3.7℃
		100.0~1768.0℃		±2℃
	B	0~1820.0℃		±2℃
	K	-50.0~1372.0℃		±2℃
	E	-50.0~1000.0℃		±2℃
	J	-50.0~1200.0℃		±2℃
	T	-199.90~320.00℃		±2℃
	Wer3-25	0.0~2300.0℃		±5℃
RTD	Pt100	-200.0~850.0℃		±1℃
	Cu50	-50.00~150.00℃		±1℃
DI	DCV輸入、（TTL）	OFF：2.4V以下、ON：2.4V以上
	接點輸入	接點：on/off
頻率	0－15KHZ	0~99999	±1

（標準運行條件：23±2℃, 55±10%RH，電源電壓90～260VAC，電源頻率50/60Hz±1%,預熱30分鐘以上，振動等對儀器動作無影響的狀態下的性能）

冷端補償：可采用儀表內置補償溫度、直接設置補償溫度、或指定通道值進行補償。

冷端補償精度：

S、B、Wre型： ±1℃

K、J、E、T型： ±1℃（0℃或以上測量時）

最大輸入電壓：

2VDC或以下的電壓量程及熱電偶：±10VDC（連續）

6VDC或以下的電壓量程：　±50VDC（連續）

輸入阻抗：

2VDC或以下的電壓量程及熱電偶：10MΩ或以上

6VDC或以下的電壓量程：　約1MΩ

輸入外部阻抗

DC電壓，熱電偶輸入：2KΩ或以下

RTD輸入：1線10Ω以下（三線應相等）

輸入偏置電流：　 10nA或以下

共模最大干擾電壓： 250V　AC　rms(50/60 Hz)

共模抑制比（CMRR）： 120dB(50/60Hz±0.1%,500Ω不平衡，負端－接地端)

串模抑制比（NMRR）： 40Db(50/60 Hz±0.1%)

通道間最大干擾電壓： 250VAC　rms　（50/60 Hz）

通道間干涉： 120dB(輸入外部個部阻抗500Ω，輸入到其它通道的電壓為60V)

■ 輸出部分

模擬量輸出： 電流 0~10mA（負載≤750Ω）

4~20mA（負載≤500Ω）

電壓 0~5V （負載≥250KΩ）

1~5V （負載≥250KΩ）

開關量輸出： 繼電器觸點容量： AC220V/3A或DC24V/5A（阻性負載）

SSR輸出 — 400V/0.05A

SSR輸出 — 5~24V/0.05A

饋電輸出： DC24V/25mA (隔離型限流輸出)

■ 顯示部分

顯示器:5.6”TFT彩色LCD（320×234點陣）

曲線/棒圖顯示顏色：8種顏色

背景色： 默認為黑色，可設置成白色。

顯示種類： 測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽，報表一覽），歷史追憶顯示。

曲線顯示：

畫面組數： 最多6組

每組通道數： 最多4個通道

波形更新周期： 同記錄間隔時間

方向： 縱向或橫向

標尺數： 4－12等分

其它信息顯示： 數值顯示，柵格，當前時間，記錄光標，時標、工位號、工程單位、通訊狀態、斷偶狀態。

數字顯示：

畫面通道數： 雙通道或全通道

更新率： 1秒

顯示內容： 測量值，工位號，單位，報警狀態，當前時間

總覽顯示：

更新率： 1秒

顯示內容： 所有通道測量值和報警狀態

一覽顯示：　　

顯示種類： 報警一覽，信息一覽，報表一覽等

■ 記錄間隔

1秒——4分鐘之間以秒為單位共240檔可供選擇。

■ 報警功能

設定功能： 每個通道最多可以設定4個報警

報警種類： 上/下限，可設延遲報警時間（0-7s，對所有通道有效）

顯示： 報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。

保存：

保存信息： 報警產生/解除時間，報警種類，報警點。

保存記錄數：最多保存最新的120條信息

音響報警： 可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響。

輸出： 繼電器輸出點數：2、4或8、12

動作： 勵磁/非勵磁，保持/非保持

■ 電源

額定電源電壓：　220VAC +10-15％

使用電源電壓范圍： 90～260　VAC

額定電源頻率：　　 50～60　Hz

功耗：< 25W

環境溫度：　　　　0～50℃

環境濕度：　　　　20～80%　RH（5～40℃）

■ 報警繼電器接點輸出（/J0-/J12）

功能： 報警時從背面進行繼電器輸出。

輸出： 0-12路常開觸點。

特殊 定制： 0-6路常開和常閉觸點。

繼電器接點容量：30V DC / 5A（電阻負載），

250V AC（50/60 Hz）/ 5A

輸出形式：　　　NO－C－NC（可選擇勵磁/非勵磁，AND/OR，保持/非操持）

■ 串行口通信（/C2，/C3）

功能： 通過主機進行控制和設定，將數據輸出到主機。

媒體： 符合EIA　RS－232（/C2）或RS－485（2線）（/C3）

協議： SR-BUS或Modbus RTU協議

同步方式： 起/停同步式

通信方式（RS-485）：2線式半雙工多點連接

（1：N，N＝1～32）

傳輸速度： 1200,2400,4800,9600,19200,

38400， 57600bps

數據長度： 8 bits

停止位：　 1bit

奇偶校驗： 無

最遠通信距離：　 1.2　km(RS-485)

通信模式： 專用協議的輸入輸出是ASCII碼，MODBUS協議是二進制方式。

Modbus通信：　 動作方式：RTU　SLAVE

■ 壓緊輸入端子（/H2）

輸入端子采用壓緊輸入端子

■ 運算功能

非采集通道可進行運算（＋、－、×、÷），還可以在運算通道進行曲線/數字顯示記錄。

■ 24V　DC變送器用電源輸出（/P1-/P6）

輸出電壓:22.8～25.2V DC(額定負載電流時)

額定輸出電流：　 4～20mA

最大輸出電流：　 25 mA　DC(隔離型限流輸出)

60 mA DC (特殊定制)

允許導線電阻：　 RL＜（17.8變送器最小動作電壓）/0.02A （不含250Ω負載分流電阻的電壓降）

最大接線長度：　 2　km（使用CEV電纜時）

絕緣電阻：　　　 輸出　－　本體接地之間，

20MΩ或以上（500V　DC）

耐電壓：　

輸出－本體接地之間：

500V AC（50/60Hz；i＝10mA）；1分鐘

跨接輸出端子：

500V AC（50/60Hz；i＝10mA）；1分鐘

■ 打印功能

可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線。

■ 屏保功能

可設置在連續無按鍵一定時間后，關閉或調暗屏幕顯示，以延長液晶屏燈管的使用壽命。按任意鍵即可恢復正常屏幕顯示。

■ 語 言 中文(簡體或繁體)、英文

■ 重 量 約2700 g

■ 存儲功能

測量數據： 4bytes/1個數據

記錄數據： 4bytes/1個通道記錄點(記錄相應間隔時間內出現的最大、最小值)
