溫度變送器欄目：一體化|熱電偶|熱電阻溫度變送器，型號有：SBWZ、SBWR等系列
更新時間：2026年03月06日，不同批次，SBW215 RS485輸出溫度變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
SBW215-RS485輸出溫度變送器（圓卡），用于熱電阻(RTD)、熱電偶(TC)信號輸入，通過RS485（MODBUS RTU協議）組態，安裝于傳感器接線盒內部(Form B)。
| 輸入 | |
|---|---|
| 輸入信號 | 熱電阻(RTD)、熱電偶(TC) |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 輸出 | |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps |
| 電源 | |
| 供電電壓 | DC12～32V |
| 其它參數 | |
| 溫度漂移 | 0.0075%FS/℃ |
| 響應時間 | 1s達到***終值的90% |
| 使用環境溫度 | -40～80℃ |
| 儲藏溫度 | -40～100℃ |
| 絕緣強度(輸入、輸出之間) | 1500Vrms（1min，無火花） |
| 絕緣電阻(輸入、輸出之間) | ≥100MΩ（500VDC時） |
| 抗震性 | 4g/2～150Hz |
| 安裝角度 | 不限 |
| 安裝區域 | B型頂部盒式安裝 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | ***小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
1、二線制熱電阻輸入時，必須將端子1和端子2短接。
2、三線制熱電阻輸入時：三根導線的阻值應盡量相同，每根 導線的電阻不能超過10Ω。
3、熱電偶輸入時，應將補償導線直接接至儀表的輸入接線端子上，中間不可連接其它材質的導線，否則將造成測量誤差。

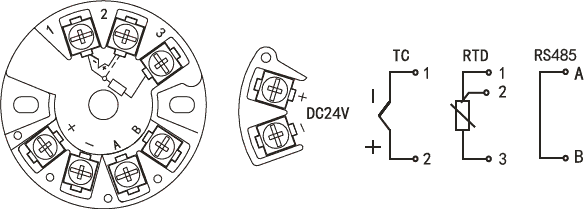

圖：RS485輸出溫度變送器接線方法
注：RTD(鉑電阻)輸入，三根導線的電阻值必須相等；每根導線的電阻不能超過10歐。
以上就是RS485輸出溫度變送器怎么接線的方法說明

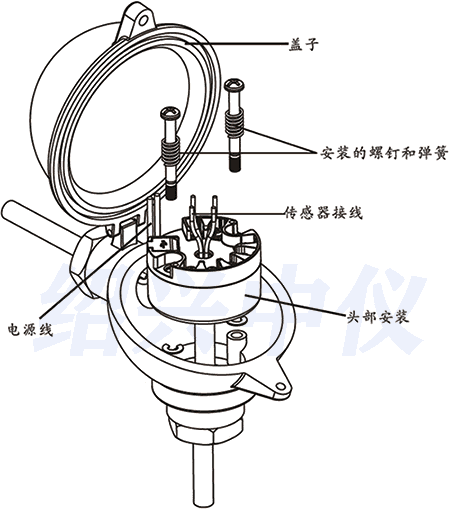

圖：RS485溫度變送器安裝示意圖
RS485溫度變送器是一種基于RS485通信協議的溫度測量設備，具有高精度、穩定性好、抗干擾能力強等優點。其廣泛應用于工業控制、智能家居、環境監測等領域。專家表示，RS485輸出溫度變送器的使用可以提高系統的可靠性，降低維護成本。
報告正文：隨著科技的發展，溫度測量技術在各個領域都發揮著重要的作用。RS485輸出溫度變送器作為一種新型的溫度測量設備，正逐漸受到人們的關注。RS485輸出溫度變送器是一種基于RS485通信協議的溫度測量設備，可以將溫度信號轉換為數字信號，通過RS485總線傳輸給上位機進行處理。
RS485輸出溫度變送器具有以下優勢：
1. 高精度：RS485輸出溫度變送器采用高精度傳感器，可以實現高精度的溫度測量，誤差在±0.5℃以內。
2. 穩定性好：RS485輸出溫度變送器具有良好的穩定性，可以長期穩定工作，無需頻繁校準。
3. 抗干擾能力強：RS485輸出溫度變送器采用RS485通信協議，具有較強的抗干擾能力，可以在惡劣的環境中穩定工作。
4. 安裝方便：RS485輸出溫度變送器體積小巧，安裝方便，可以方便地集成到各種系統中。
RS485輸出溫度變送器廣泛應用于工業控制、智能家居、環境監測等領域。例如，在工業控制領域，RS485輸出溫度變送器可以用于監控生產過程中的溫度變化，確保生產過程的穩定進行。在智能家居領域，RS485輸出溫度變送器可以用于室內溫度的監測與控制，提高居住舒適度。在環境監測領域，RS485輸出溫度變送器可以用于氣象、土壤、水質等環境參數的監測。
專家表示，RS485輸出溫度變送器的使用可以提高系統的可靠性，降低維護成本。首先，RS485輸出溫度變送器具有高精度和穩定性，可以減少因溫度測量誤差導致的生產損失。其次，RS485輸出溫度變送器具有抗干擾能力強的特點，可以減少因信號干擾導致的故障。***后，RS485輸出溫度變送器的安裝和維護相對簡單，可以降低系統的維護成本。
綜上所述，RS485輸出溫度變送器作為一種新型的溫度測量設備，具有高精度、穩定性好、抗干擾能力強等優點，廣泛應用于各個領域。專家表示，其使用可以提高系統的可靠性，降低維護成本。
