ZYK24數顯投入式水位計常規型號：ZYK24-I5O2A2X3（量程5m，數字顯示，供電DC24V）。

ZYK24系列投入式液位變送器采用特制的防水通氣電纜，使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓變化的影響，測量準確，長期穩定性好，并具有優良的密封及防腐性能，可直接投入水、油等液體（包括腐蝕性液體）中長期使用。聚四氟乙烯材料的外殼及電纜可測量多種強腐蝕性液體，投入式液位變送器價格與以下選型有關，如傳感器的測量范圍，線纜長度、傳感器膜片類型、安裝方式等。

產品選型

選型參數
ZYK24	常規式
ZYK24K	鎧裝式
量程		I□	如0~1m、0~5m、0~10m、0~n等，***100m
輸出信號		O□	1	0~5V
			2	4~20mA
			3	0~10mA
			n	其它注明
準確度			A□	1	0.25%（可省略）
				2	0.5%
探頭類型				T□	1	常規型（可省略）
					2	防腐型
顯示方式					X	1	無接線盒無顯示
						2	帶接線盒無顯示
						3	LED數字量程顯示
						4	LED線性0~100%指示
						5	LCD數字量程顯示
						6	LCD數字0~100%顯示

選型例舉：ZYK24-I6O2A1X3，所選的投入式液位變送器說明：測量量程0~6米，輸出兩線制4~20mA，精度為0.25%，帶LED量程數顯方式。

選型注意事項

·注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。

·選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。

·將投入式液位變送器安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確保產品及電源接地。

·關于導氣電纜長度的選取：一般比實際液位高度長10cm，不宜太長，如果現場到控制柜距離很遠，請選用優質導線電纜代替，不需要導氣電纜，導氣電纜做引線，使用中會出現問題，由于環境因素、工人因素如亂踩會使投入式液位變送器的導氣性能變差，亂壓造成氣不通，亂折容易把出氣口睹起來。建議用優質電纜代替，就不會出現以上故障了！

技術參數

·全封閉式電路，具有防潮、防結露、防滲漏功能。
·量程：0～100米。
·可選一體式和分體式。
·精度：0.25%FS。
·傳感器部分長約110mm, 直徑26mm。
·輸出：DC4~20mA兩線制，可選1~5V，0~5V等。
·過程連接：M20*1.5。
·傳感器膜片：316L。
·電源電壓：22~28VDC。
·介質溫度：常溫，不適合介質70攝氏度以上的高溫。
·電氣接口：M20×1.5。
·防爆標志：本安型iaⅡCT5；隔爆型dⅡBT4。
·過載壓力：額定量程的1.2倍。
·長期穩定性：量程的±0.3％（1年）。
·防護等級：IP65(壓力傳感器部分)。
·工作溫度：-20～60℃。
·溫度補償：-10～60℃。
·存儲溫度：-40～80℃。
·外殼材料：304不銹鋼。
·專用防水透氣電纜，不宜過長用作數據傳輸。

接線說明

投入式液位變送器使用與安裝的注意事項：

1、投入式液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

2、使用中發現異常，應關掉電源，停止使用，進行檢查，

3、接供電電源時應嚴格按照接線說明進行連接。

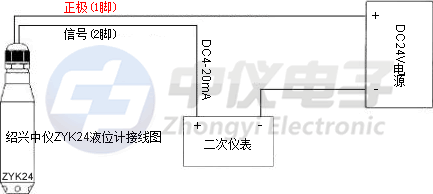

投入式液位變送器接線圖

調試方法

投入式液位變送器在出廠時已按銘牌標注量程精確校正，只要介質的密度等參數符合銘牌要求，一般無需調整。卻需要調整量程或零位，請按以下方法調校：

1、擰下保護蓋，外接標準24VDC電源及電流表（要求0.2%級以上精度）即可調整。

2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA。

3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA。

4、反復以上步驟兩三次，直到信號正常。

5、請分別輸入25%、50%、75%的信號校核投入式液位變送器誤差。

6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質密度為1.3時，校驗1m量程時要用1.3m水位標定。

7、調節完畢，擰緊保護蓋。

8、投入式液位變送器的校驗周期為每年一次。

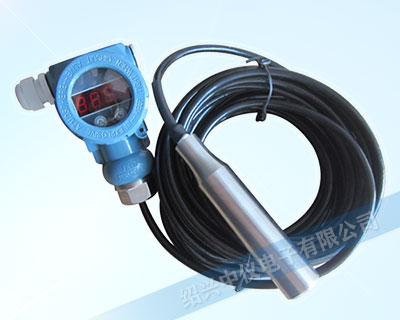

數顯投入式液位變送器圖

帶接線盒投入式液位變送器圖

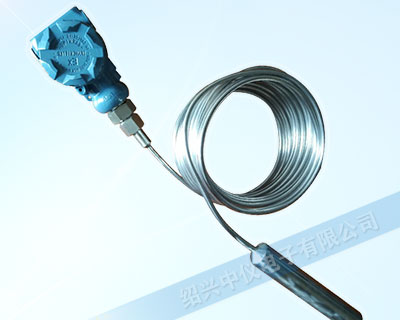

鎧裝式投入式液位變送器圖

數顯投入式水位計廠家
