更新時間：2026年03月01日，不同批次，ET2115高精度熱工寶典信號校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

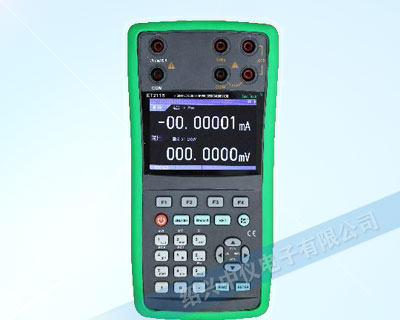

ET2115高精度熱工寶典信號校驗儀是一款集輸出與測量V、mV、mA、頻率、、脈沖、開關量等信號于一體的高精度、高分辨率、高可靠性的手持式校準產品。儀表采用采用3.5寸TFT彩屏，讀數清晰；數據記錄功能能夠方便客戶現場記錄檢定數據。
ET2115熱工寶典信號校驗儀能代替電流信號源、電壓信號源、電子電位差計、頻率計、HART手操器等測量校準儀器。主要應用于工業現場信號校準、故障診斷；也適用于化工、軍工及各類研究所、實驗室的信號測量與校準。本產品是一款功能強大、符合現場和實驗室使用的標準級工業過程檢測儀表。
¤測量/輸出:電壓、電流、頻率、脈沖、開關量，其中電流輸出支持有源、無源；
¤帶220VAC測量功能；帶200mA交流電流測量功能；
¤可模擬二線制變送器；
¤精度為0.01％、0.02％兩種；
¤兩個相互隔離的通道，支持同步測量、輸出；
¤可提供手動階躍、自動階躍、自動步進和手動步進功能；
¤ET2115熱工寶典信號校驗儀采用3.5寸TFT液晶屏，分辨率480*320；
¤可同時顯示測量和輸出數據，也可單獨顯示測量或輸出數據；
¤5000mAh鋰電池供電；
¤具有自動電源關閉功能、時間可設，適合現場使用；
¤提供DC24V回路電源，以供現場調試之用；
¤熱工寶典信號校驗儀尺寸：105×210×55mm；重量：600g。
增強功能（選配）：
¤HART功能：可完全替代HART手操器，設置或校準智能變送器量程，強制智能變送器的輸出電流在固定數值上（如20mA、12mA、4mA），設置線性或開方功能、熱工寶典信號校驗儀可以對變送器的壓力傳感器進行HART清零等；
¤壓力模塊功能：通過RS232通訊口、可以和我司的ET-CY系列壓力模塊配套使用，用于現場檢定壓力變送器、壓力開關、壓力表、血壓計或其他壓力儀器儀表，也可用于壓力的精密測量；支持12種壓力單位：kPa、MPa、Pa、psi、inHg、inH O、mmHg、mmH O、bar、mbar、atm、kg/cm2等。
¤使用任意傳感器測量功能，可方便的將被測物理量（壓力、流速、溫度等）轉換為電壓、電流、電阻等易測物理量進行測量。用戶只需預先輸入響應曲線，校準器將采用內部算法進行數值轉換和修正，***終將被測物理量顯示在屏幕上。可以隨意編輯和修改被測物理量的顯示單位。
¤數值設定方式：具有***為靈活、便捷的輸出值設定方式，可以通過數字鍵盤直接設定輸出值，也可以通過方向鍵按位進行增量設定。另外，設備還具有可以編號輯的階躍或者斜坡數值設定方式。
¤正弦信號輸出功能：一些過程記錄儀（特別是機械式記錄儀）的檢定/校準，通常包括運行試驗的環節，可以通過采用正弦信號輸出方式為被檢表提供信號。
¤數據記錄功能：熱工寶典信號校驗儀具有強大的記錄管理功能，***多可以建立32個設備號，每個設備號具有16個記錄頁，每個記錄頁中包含時間、測量值、輸出值及自定義值四個基本信息。用戶可以根據需求進行設備管理、記錄刪除等操作。
| 型號 | 準確度 | 溫度范圍 | 熱工寶典信號校驗儀增強功能說明 |
|---|---|---|---|
| ET2115B | 0.01級 | 15～25℃ | 用戶選用選配功能，在訂貨時需在產品型號后加功能代碼尾綴。 |
| ET2115C | 0.02級 | ||
| ET2115BT | 0.01級 | 0～50℃ | |
| ET2115CT | 0.02級 |
| 功能 | 量程 | 0.01級分辨率 | 0.02級分辨率 | 0.01級準確度 | 0.02級準確度 | 備注 | |
|---|---|---|---|---|---|---|---|
| 直流輸出 | 電壓 | 100mV | 0.1μV | 1μV | 0.005%+0.003% | 0.01%+0.005% | ***大負載電流<=2.5mA |
| 1V | 1μV | 10μV | 0.005%+0.001% | 0.01%+0.005% | |||
| 10 V | 10 μV | 100μV | 0.005%+0.001% | 0.01%+0.005% | |||
| 電流（有源/無源） | 30 mA | 0.1μA | 1μA | 0.005%+0.003% | 0.01%+0.003% | 有源輸出***大負載電壓20V | |
| 24V | 24 V | ±10% | 回路輸出 | ||||
| 頻率 | 10 Hz | 0.001Hz | 0.01%FS | ***大負載電流≤2.5mA | |||
| 1kHz | 0.01Hz | ||||||
| 100 kHz | 10Hz | ||||||
| 脈沖 | 10Hz (1~100000) | 1cyc | ±2dig | ***大負載電流≤2.5mA | |||
| 1kHz (1~100000) | |||||||
| 100kHz(1~100000) | |||||||
| 開關量 | 100Hz(1Hz~110Hz) | 0.01Hz | ±2dig | ||||
| 1kHz(0.1kHz~1.1kHz) | 1Hz | ||||||
| 10kHz (1kHz~11kHz) | 0.1KHz | ||||||
| 100KHz(10kHz~110kHz) | 2KHz | ||||||
| 直流測量 | 電壓 | 200mV | 0.1μV | 0.005%+0.003% | 0.01%+0.005% | ||
| 2V | 1μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 20V | 10μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 200V | 100μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 電流 | 20 mA | 0.1μA | 0.005%+0.003% | 0.01%+0.003% | |||
| 200mA | 1μA | 0.005%+0.003% | 0.01%+0.003% | ||||
| 開關量測量 | CLOSE/OPEN | 激勵電流1mA | |||||
| 頻率 | 10 Hz | 0.001Hz | 0.01%FS | ||||
| 1kHz | 0.01Hz | ||||||
| 100kHz | 10Hz | ||||||
| 交流測量 | 交流電壓 | 200mV | 1μV | ±(0.2%+100)（40Hz-30kHz） | |||
| 2V | 10 μV | ||||||
| 20 V | 100μV | ±(0.2%+100)（40Hz-5kHz） | |||||
| ±(0.8%+300)（5k-30kHz） | |||||||
| 200V | 1mV | ±(0.2%+200)（40Hz-5kHz） | |||||
| ±(0.8%+450)（5k-30kHz） | |||||||
| 交流電流 | 20 mA | 0.1μA | ±（0.3%+400）（40Hz-5kHz） | ||||
| 200mA | 1μA | ||||||
ET2115高精度熱工寶典信號校驗儀使用方法
熱工寶典信號校驗儀內置HART功能，可完全替代HART手操器；內置壓力模塊通訊功能，與我司ET-CY系列壓力模塊配合使用，可用于現場校準壓力變送器；
熱工寶典信號校驗儀主要用于工業現場熱工儀器和系統的校準和維護。儀器功能完善實用，操作簡單。該儀器集成了***新的大規模數字轉換集成電路和大屏幕液晶顯示技術。具有輸出、測量、手動和24VDC配電功能，四項功能可同時工作。輸出和測量值以及相應的 ITS-90 標準值（RTD 和熱電偶）。還配備超大容量可充電電池，攜帶方便，可輕松完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢測和校準。
熱工寶典信號校驗儀測量溫度的方法
1、測量或輸出熱工采集時，端子接線必須與操作一致（錯誤操作如：在輸出端測量電壓，輸出電流端測量電壓），否則可能損壞儀器。
2、使用熱工書時，必須確認每個范圍的范圍，不能超出ET2115范圍使用。
3、建議不要在光線充足的地方使用ET2115的背光燈，以延長電池壽命。
4、ET2115從室內帶到現場使用自動溫度補償方式時，應讓熱工書適應現場5-10分鐘，使儀器內部溫度傳感器能夠正常工作。準確測量現場環境溫度，以利于提高校準精度。
