壓力變送器、差壓變送器、3051|1151|2088等多種型號

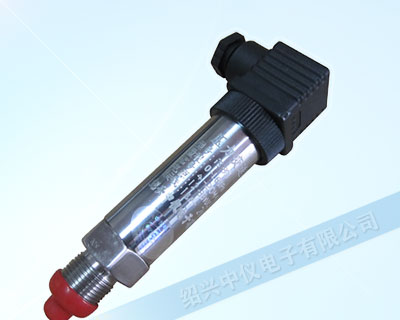

更新時間：2026年03月06日，不同批次，ZYK10精小型壓力變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
中儀電子ZYK10系列精小型壓力變送器的量程有：100Kpa~60Mpa內可選，輸出4-20mA，供電DC24V。
常規型號：ZYK100M10M0（0~2.5MPa）：標準型桿式壓力變送器，過程接頭M20*1.5，無現場顯示，帶DC4~20mA輸出。
| ZYK10 | 參數選型 | |||||
|---|---|---|---|---|---|---|
| 結構形式 | 00 | 標準型 | ||||
| 01 | 小巧型 | |||||
| 02 | E+H型 | |||||
| 連接形式 | M | M20*1.5 | ||||
| G | G1/2 | |||||
| N | 1/2NPT | |||||
| F | 法蘭 | |||||
| T | 特殊要求（需備注） | |||||
| 連接件材料 | 1 | 1Cr18Ni9Ti | ||||
| 2 | 316L | |||||
| 3 | 特殊材質 | |||||
| 介質要求 | 0 | 常規 | ||||
| 1 | 防腐型 | |||||
| 2 | 防稠型 | |||||
| 3 | 高溫型 | |||||
| 顯示方式 | M0 | 無顯示 | ||||
| M1 | 指針表頭 | |||||
| M2 | LCD表頭 | |||||
| M3 | LED表頭 | |||||
| 量程 | （） | 用戶要求 | ||||
技術規格
| 量程 | Kpa | -100～0、5、100、500、800、1000 | |
|---|---|---|---|
| Mpa | -0.1～0、1、10……120 | ||
| 壓力形式 | 表壓、絕壓 | ||
| 輸出信號 | 4-20mA兩線制或0-5V 、0-10V、1-5V三線制 | ||
| 精度 | 0.25%FS | 0.5%FS | |
| 非線性 | ＜0.25%FS | ＜0.5%FS | |
| 遲滯 | ＜0.25%FS | ＜0.5%FS | |
| 重復性 | ＜0.25%FS | ＜0.5%FS | |
| 零點漂移 | ＜0.1%FS | ＜0.2%FS | |
| 溫度漂移 | ＜0.01%FS | ＜0.02%FS | |
| 穩定性（年） | ＜0.2%FS | ＜0.25%FS | |
| 工作電壓 | 18-28V DC (標定：24V DC) | ||
| 工作溫度 | -10～65℃ | ||
| 過載能力 | 200% | ||
| 壽命 | 大于9000萬次（25℃） | ||
| 負載電阻 | ＜750Ω | ||
| 響應時間 | ＜1ms | ||
| 測量介質 | 與316L兼容的各種介質 | ||
| 膜片材料 | 316L/陶瓷膜片 | ||
| 殼體材料 | 1Cr18Ni9Ti | ||
| 接口 | M20*1.5或1/2NPT或1/4NPT或用戶自定 | ||
| 防爆等級 | ExibIICT6 | ||
| 防護等級 | IP65 | ||
ZYK10小型赫斯曼接頭桿式壓力變送器是為適應國內市場某些領域測控精度要求不高，但對成本控制較高而推出的。采用國內企業生產的擴散硅式傳感元件，主要測量水、空氣等壓力。其精度特別是長期穩定性及壽命高于陶瓷壓阻式及應變式的壓力變送器 ，應用廣泛、市場需求量大。主要在自動控制和檢測場合中，用于替代陶瓷壓阻、應變式壓力傳感器及壓力儀表等儀表。
接線方式

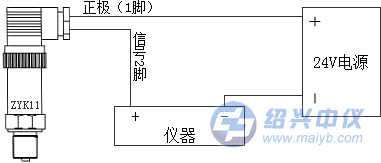

兩線制壓力傳感器接線圖
二線制壓力變送器即輸出4-20mA的信號線和DC24V電源疊加在一起，減少干擾，保證數據傳輸?shù)姆€(wěn)定性，并且接線方便。
安裝方法

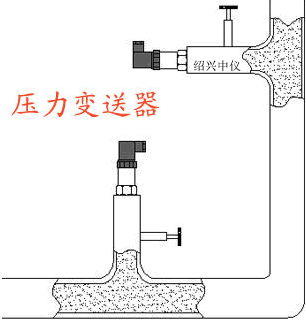

赫斯曼接頭桿式壓力變送器安裝方式圖
可選功能
1、在輸出接線端加裝顯示屏就可以現場顯示壓力數值，成為名副其實的現場數顯桿式壓力變送器，顯示模塊可選3位半LCD或LED。

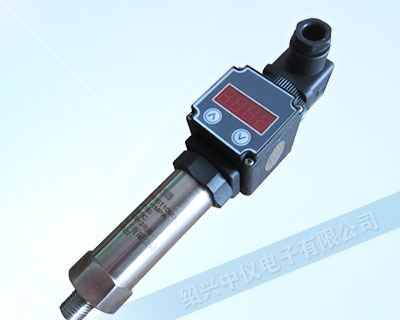

數顯桿式壓力變送器

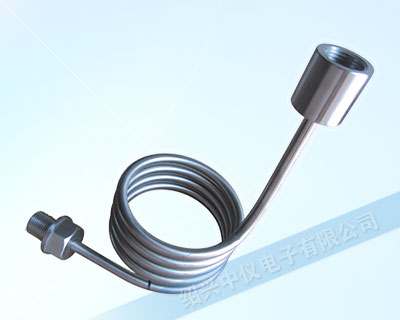

2、將桿式壓力變送器的壓力輸入傳感器部分加裝散熱器或散熱緩沖管可有效提高傳感器適用介質溫度，高溫型擴散硅壓力變送器，被測介質可以到達120℃甚至更高，壓力表彎管又叫壓力表緩沖管或冷凝管，是用來連接壓力變送器與測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，同時可降低被測介質的溫度，是對桿式壓力變送器進行保護的裝置。緩沖管位不銹鋼304無縫鋼管，展開總長1500mm（完全可以起到降溫的效果），配合高溫散熱片，可以降到400度，散熱管管道2頭，一頭為外螺紋，另一頭為內螺紋（也可按客戶需要訂制），在一些如化工行業大量應用。

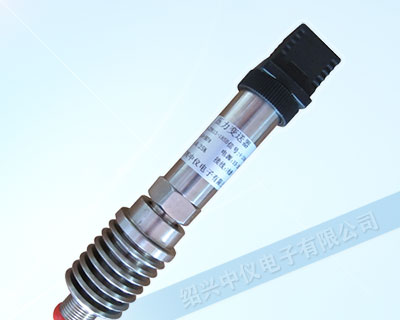

高溫桿式壓力變送器圖
小型壓力變送器怎么調零點
小型壓力變送器采用進口擴散硅或陶瓷壓阻傳感器作為壓力檢測元件， 采用微熔技術，利用高溫玻璃將微加工硅壓敏電阻熔化在不銹鋼膜片上。玻璃粘接工藝避免了溫度、濕度、機械疲勞和介質對膠水和材料影響，從而提高了傳感器在工業環境中的長期穩定性能。該系列壓力變送器可以使用測量油壓、恒壓供水壓力、空壓機壓力等。
小型壓力變送器原理
小型壓力變送器是被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
ZYK11系列小巧型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
小型壓力變送器應用
精小型壓力變送器廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。
