更新時間：2023年01月07日，不同批次，SWP-CA102校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測...
點擊查閱替代新產品：http://www.nhelanyan.com/xuanxing/130.htm

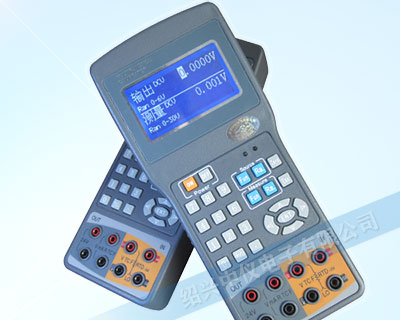

SWP-CA102校驗儀主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表提供完善而實用的功能，操作簡單。儀表采用單片機作為CPU ，集新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。
使用特點
SWP-CA102校驗儀小巧、便于攜帶和手持。
堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。
大顯示屏，測量、輸出可同時顯示。
電壓、電流、電阻的測量和電壓、電流的輸出。
8種熱電偶（K、E、T、J、S、R、N、B、）的測量和輸出， 2 種熱電阻（、PT100、Cu50）的測量。
熱電偶、熱電阻的測量輸出具有 ITS-90 國際標準毫伏、電阻值對應顯示。
電壓和電流測量可顯示百分比。
熱電偶測量、輸出具有自動或手動補償功能。
輸出值的輸入采用多種方式。
SWP-CA102校驗儀可實現電阻值與溫度值、毫伏值與溫度值的快速互查。
內置大容量充電電池，充電一次可連續工作 5~7 小時（與工作狀況相關）。
大屏幕液晶帶背光顯示，中文菜單操作。
按鍵聲音和背光可控制，并能才每次開機時保持上次***后設置的狀態。
SWP-CA102測量信號
直流信號輸入：
| 測量 | ||
|---|---|---|
| 功能 | 量程 | 精度 |
| DCV | 0~35V | ± 0.1%FS |
| DCmV | 0~100mV | ± 0.05%FS |
| DCmA | 0~35mA | ± 0.05%FS |
| RTD | 2 種 | ± 0.1%FS |
| TC | K、T、E、J、N | ± 0.1%FS |
| R、S、B | ± 0.2%FS | |
| F | 0.0~5000Hz | ± 0.2Hz |
直流信號輸出
| 輸出 | ||
|---|---|---|
| 功能 | 量程 | 精度 |
| DCV | 0~5V | ± 0.05%FS |
| DCmV | 0~100mV | ± 0.05%FS |
| DcmA | 0~24mA | ± 0.05%FS |
| TC | K、T、E、J、N | ± 0.1%FS |
| R、S、B | ± 0.2%FS | |
| Hz | 0~1000Hz | ± 1Hz |
| 0~5.00KHz | ± 0.02KHz | |
二級參數設置（非工程人員不得進入二級參數。否則，將造成儀表測量錯誤！）
SWP-CA102校驗儀的通用參數設置的校對密碼項輸入正確的密碼，按 Enter 鍵后，用向下鍵即可往下移動到二級參數設置。
| 修改密碼 | 0000~9999 | - | 修改校對密碼 |
|---|---|---|---|
| DCV 零點 | -9999~+9999 | 0000 | DCV 顯示值偏移 |
| DCV 比例 | 0.000~9.999 | 1.000 | DCV 顯示值縮放 |
| DCmA 零點 | -9999~+9999 | 0000 | DCmA 顯示值偏移 |
| DcmA 比例 | 0.000~9.999 | 1.000 | DCmA 顯示值縮放 |
| DCmV 零點 | -9999~+9999 | 0000 | DCmV 顯示值偏移 |
| DCmV 比例 | 0.000~9.999 | 1.000 | DCmV 顯示值縮放 |
| RTD1 零點 | -9999~+9999 | 0000 | RTD1 顯示值偏移 (Cu50) |
| RTD1 比例 | 0.000~9.999 | 1.000 | RTD1 顯示值縮放 (Cu50) |
| RTD2 零點 | -9999~+9999 | 0000 | RTD2 顯示值偏移 (Pt100) |
| RTD2 比例 | 0.000~9.999 | 1.000 | RTD2 顯示值縮放 (Pt100) |
| TC-S 零點 | -9999~+9999 | 0000 | 顯示值偏移 (S 型熱電偶 ) |
| TC-S 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (S 型熱電偶 ) |
| TC-K 零點 | -9999~+9999 | 0000 | 顯示值偏移 (K 型熱電偶 ) |
| TC-K 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (K 型熱電偶 ) |
| TC-E 零點 | -9999~+9999 | 0000 | 顯示值偏移 (E 型熱電偶 ) |
| TC-E 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (E 型熱電偶 ) |
| TC-T 零點 | -9999~+9999 | 0000 | 顯示值偏移 (T 型熱電偶 ) |
| TC-T 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (T 型熱電偶 ) |
| TC-J 零點 | -9999~+9999 | 0000 | 顯示值偏移 (J 型熱電偶 ) |
| TC-J 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (J 型熱電偶 ) |
| TC-B 零點 | -9999~+9999 | 0000 | 顯示值偏移 (B 型熱電偶 ) |
| TC-B 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (B 型熱電偶 ) |
| TC-R 零點 | -9999~+9999 | 0000 | 顯示值偏移 (R 型熱電偶 ) |
| TC-R 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (R 型熱電偶 ) |
| TC-N 零點 | -9999~+9999 | 0000 | 顯示值偏移 (N 型熱電偶 ) |
| TC-N 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (N 型熱電偶 ) |
swp-ca102s怎么測量反饋信號
1、測量或輸出時，端子接線必須與操作一致（錯誤操作：在輸出端子上測量電壓，在輸出電流端子上測量電壓）否則有可能導致儀表?yè)p壞。
2、確認SWP-CA102校驗儀每檔量程范圍，不能過量程使用。
3、SWP-CA102校驗儀在光線充足處建議不使用背光，這樣可延長電池使用時間。
4、當SWP-CA102從室內拿到現場使用并采用自動溫度補償方式，應讓儀表在現場適應5-10分鐘，使儀表內部測溫傳感器準確測量到現場環境溫度，以利于提高校驗準確性。
