VPR-130系列無紙記錄儀選型

接線說明

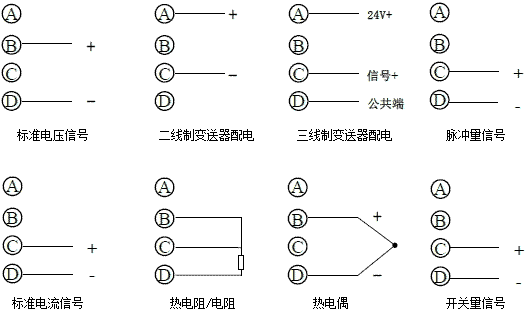

VPR-130無紙記錄儀接線圖

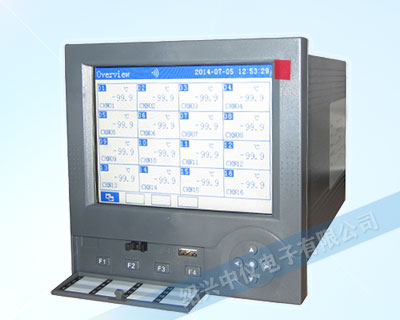

VPR-130RY黃屏無紙記錄儀以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄類儀表。公司產品采用320×234真彩TFT液晶顯示屏；支持16路模擬量W能輸入、8路模擬輸出、12路報警輸出、16路全隔離24VDC配電輸出，設定數據與記錄數據具掉電保護功能。具有功耗低、精度高、體積小、通道數多、通用性強、可靠性高、運行穩定等特點。儀表采用USB Host技術，支持USB 移動存儲器的數據讀寫；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。

黃屏無紙記錄儀怎么使用？

VPR-130RY黃屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

感謝您使用由紹興中儀電子有限公司專業研發生產的單色/真彩無紙記錄儀。

單色/真彩無紙記錄儀包括黃屏無紙記錄儀、藍屏無紙記錄儀及真彩無紙記錄儀。

如無特殊說明，本手冊的介紹以真彩無紙記錄儀為例，黃屏和藍屏無紙記錄儀的操作與之相同，不再贅述。

本手冊提供用戶關于安裝、運行操作、參數設置、異常診斷等方面的使用方法，為確保單色/真彩無紙記錄儀的穩定運行，在安裝使用之前，請仔細閱讀本手冊并妥善保存。

單色/真彩無紙記錄儀是以先進的32 位CPU 為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表。

VPR-130RY黃屏無紙記錄儀如何設置參數？

單色/真彩無紙記錄儀畫面信息豐富，操作簡單，界面友好，具有以下特點：

? 全隔離萬能輸入，支持多種模擬量信號輸入，無需更換模塊，通過軟件設置即可；

? 采用大容量的FLASH 閃存芯片存儲歷史數據，掉電不丟失數據；

? 標準串行通訊接口：RS-232 和RS-485；支持Modbus RTU 協議；

? 剪貼板的復制和粘貼功能方便用戶參數設置；

? 可自定義工程位號、工程單位；

? 內置GB2312 二級漢字字庫，包含6500 個漢字；

? 支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入；

? 配備標準USB 接口，支持USB1.1、2.0 U 盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；

? 支持外接微型打印機，滿足用戶現場打印的需求；

? 支持流量積算和PID 調節功能。

系統設置

系統設置，主要用于設置系統時間、用戶密碼、記錄間隔、斷偶處理、斷阻處理、通訊方式、波特率、本機地址、調節參數修改、冷端補償、通道狀態顯示、按鍵聲音等，也可恢復出廠設置。

系統設置畫面如圖5.2 所示。

各項設置作簡要介紹：

? 時間設定：設置儀表的顯示時間；

? 用戶密碼：設定用戶進入各項設置的密碼；

? 通道數目：顯示用戶配置的通道數，不允許用戶更改；

? 記錄間隔：選擇通道的記錄間隔；

可以設置為1/2/4/8/12/24/36/60/120/180/240 秒。記錄間隔越大，記錄時間越長，反之，記錄間隔越小，記錄時間越短。一般情況下，被測信號變化較快時，記錄間隔要選得小些。相反，被測信號變化較緩慢時，記錄間隔可以選得大些。記錄間隔與記錄時間的關系詳見2.7。

? 斷偶處理：設置熱電偶在開路時記錄儀的指示值是量程下限（始點）、保持開路前的數據（保持）還是量程上限（終點），起到穩定生產、幫助維護工人判斷故障等作用；

? 斷阻處理：設置熱電阻在開路時記錄儀的指示值是量程下限（始點）、保持開路前的數據（保持）還是量程上限（終點），起到穩定生產、幫助維護工人判斷故障等作用；
