XXS-08八路聲光報警儀與紹興中儀控制儀表或其他接點式控制檢測儀表配套使用，能同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管色塊或數字分別顯示各通道的當前狀態。

選型說明

八路閃光報警器采用平面LED指示的閃光報警器無通訊，無開關電源供電方式。

型號舉例

ZY-X803-0-N-A-P-T：用戶選用了中儀的智能閃光報警儀（平面LED指示），接點式閉路報警，DC24V饋電輸出，AC90～265V供電，發光管式指示。

ZY-X803-0-N-A：8路閃光報警器（平面LED指示），接點式閉路報警，供電AC220V。

功能說明

八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。

紹興中儀電子有限公司生產的ZYS-X803智能閃光報警儀可與各種控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。

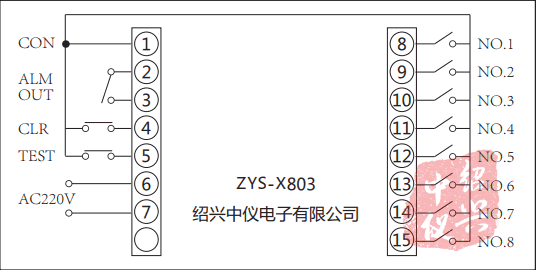

八路閃光報警器接線說明圖

此款八路閃光報警器的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。

可同時檢測八路輸入信號，八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。

可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。

可支持RS485通訊接口，采用標準MODBUS RTU通訊協議。

具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。

技術說明

1、八點報警信號輸入：TTL電平信號或者無源接點信號（常開常閉可設置）。

2、輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。

3、輸出繼電器接點容量：AC 220V/3A；DC 24V/2A。

4、確認方式：手動（音響報警消除）。

5、工作條件：

a、環境溫度：0-50℃

b、相對濕度：≤85％RH

c、周?chē)諝庵胁粦?yīng)含有腐蝕性氣體。

6、工作電源：AC220V，AC100-240V(50/60Hz)，DC24V(±10%)-需指定。

7、功耗：≤3W。

XXS-08閃光報警器的輸入信號可以為接點式開路信號、接點式閉路報警或TTL電平。XXS-08具有多種報警控制輸出方式 ，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出、報警記憶及優先權位數字顯示等功能。

XXS-08閃光報警器技術參數

閃光頻率：1~2Hz/S

數字顯示：優先權位順序顯示即誰先報警誰就在***位開始顯示并依次順序排隊

適配對象：各種接點式控制儀表、TTL電平等

報警輸出：閃光報警、聲音報警、繼電器觸點輸出等

報警方式：報警后燈光閃爍、外接音響發出警笛聲，可單獨消音

通訊方式：RS458通訊接口

工作電源：220VAC 50Hz或24VDC

工作環境：溫度0~50℃，相對濕度≤85%，無腐蝕氣體，無強烈震動場合

儀表按鍵：試驗按鍵 測試儀表是否閃光報警。

XXS-08八路聲光報警儀功能

1．八路接點式（電平式訂貨時請注明）輸入信號，對應八個閃光顯示信號燈。

2．輸入信號常開/常閉式可選（訂貨時未注明按常開式出廠，常開常閉可通過跳線設定）

3．具有試驗和消除功能。

4.固態LED集成顯示。

5.XXS-08八路聲光報警儀將日歷時鐘功能與閃光報警器功能合二為一，兩功能同時運行。數字閃光報警器的顯示優先于日歷時鐘，日歷時鐘雖沒有顯示，但時間控制功能依然工作。

6.XXS-08八路聲光報警儀休閑時，以日歷時鐘顯示，依次顯示為：日期、小時、分鐘、秒時間。并有兩個定時控制功能，儀表工可任意設置。

八路閃光報警器如何實現報警：

XXS-08八路閃光報警器技術指標

電源電壓：AC220V±10% 50HZ或DC 24V±10%

環境溫度：-10℃～+45℃

相對濕度：≤85%

輸入方式：無源觸點，不允許有附加輸入功率

繼電器接點輸出：AC240V 3A；DC28V 5A

回路電阻小于等于30歐

功耗：約5W（八回路同時報警狀態，不包括電鈴或蜂鳴器功率）

外形尺寸：160*80*80mm

儀表重量：約0.5KG

XXS-08八路聲光報警儀選型表

XXS-08八路聲光報警儀廠家
