FPF頻率變送器直流輸出都正比于輸入被測頻率的變化，可以精確地測量出以50Hz、60Hz為中心頻率的頻率偏移量。并且能在很窄的頻率范圍內進行高分辨率的頻率測量。

FPF頻率變送器(電廠用)變送器輸入、輸出有較多的規格供用戶選擇，與指示儀表及RTU等裝置配合方便。

選型說明

1、鐵殼FPF頻率變送器輸入電壓在30-600V范圍內，且輸出為0-正滿度值對應Fn±Bn，如0-1mA對應48-52Hz，如要求輸出為負滿度-0-正滿度，輸出可真O13，并注明滿度值，如-5V-0-5V對應49-50-51Hz；

2、鐵殼頻率變送器的輔助電源功耗小于3.5VA。

技術指標

·引用標準：GB/T 13850-1998（IEC688-1992）

·準確度等級：0.2%FS

·長期穩定度：≤±0.2%/年，無累計誤差

·溫度影響：≤100ppm/℃

·響應時間：<400ms

·輸出紋波：<0.4% （峰-峰值）

·輸入功耗：電流<0.2VA，電壓<0.1VA

·工作頻率：標稱頻率±10%

·輸出負載：電流輸出 額定10V壓降 ***大15V壓降（可選）；電壓輸出 額定2mA ***大5mA輸出

·輸出負載影響：<0.1%

·輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

·允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒；電壓***大2倍連續

·電壓試驗：輸入/輸出/電源/外殼之間 2kV AC 1min IEC866

·沖擊試驗：ANSI C37.90a/1973，IEC 255-4（5kV 1.2/50us脈沖電壓）

·校正幅度：FPF鐵殼頻率變送器滿度***新±3%，零點***小±1%

·磁場影響：0.4KA/m 磁場強度變化<0.05%

·工作條件：溫度-10～55℃相對濕度 ≤95% 無凝露

·貯藏條件：溫度-40～70℃相對濕度 ≤95% 無凝露

電廠用FPF鐵殼頻率變送器

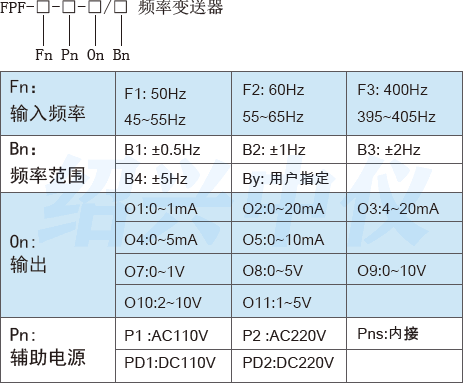

型號舉例

FPF鐵殼頻率變送器45-55Hz輸入：

FPF-F1-P2-O7/B3

FPF-F1-P2-O8/B3

FPF-F1-P2-O9/B3

FPF-F1-P2-O11/B3

FPF-F1-P2-O7/B2

FPF-F1-P2-O8/B2

FPF-F1-P2-O9/B2

FPF-F1-P2-O11/B2

FPF鐵殼頻率變送器55-65Hz輸入：

FPF-F2-P2-O7/B3

FPF-F2-P2-O8/B3

FPF-F2-P2-O9/B3

FPF-F2-P2-O11/B3

FPF-F2-P2-O7/B2

FPF-F2-P2-O8/B2

FPF-F2-P2-O9/B2

FPF-F2-P2-O11/B2

FPF鐵殼頻率變送器工作原理

FPF鐵殼頻率變送器采用***新電子線路，以石英晶體產生標準頻率，將與輸入頻率進行比較后的差轉換成直流模擬電量輸出。使用石英晶體和無漂移數字電路，使本頻率變送器準確度高，溫度性能好，工作穩定可靠。
