ZYW130-RG彩色無紙記錄儀價格：8142元起，彩色無紙記錄儀知識說明

更新時間：2022年12月04日，不同批次，ZYW130-RG彩色無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測...

點擊查閱替代新產品：http://www.nhelanyan.com/xuanxing/9.htm

此款ZYW130-RG彩色無紙記錄儀即日起停產，請選用全新升級換代ZYW360系列彩色無紙記錄儀：

選型說明

5.6寸彩屏16路無紙記錄儀常規選型參考：ZYW130RG1010001280001A（ZYW130RG系列彩色無紙記錄儀含1路多種輸入/送USB接口方便備份數據/AC85-260V寬電壓供電設計/5.6寸高清液晶液/訂貨可送2路繼電器報警/2014年可免費升級到248M內存）。

ZYW130-RG彩色無紙記錄儀接線方法

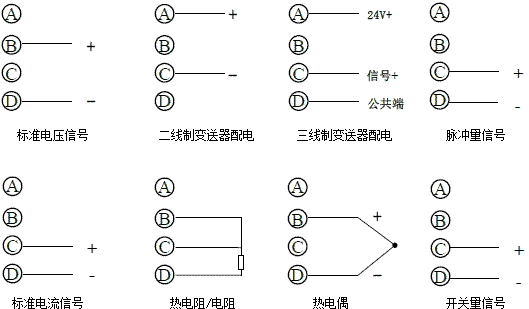

圖：ZYW130-RG彩色無紙記錄儀接線方法

技術參數

ZYW130-RG		5.6寸彩屏16路無紙記錄儀參數說明
外形尺寸		1	150×150×220mm，1～8通道，含128M內存
外形尺寸		2	150×150×325mm，9～16通道，含128M內存
模擬輸入通道數量			01	1個通用模擬量多種輸入通道
			02	2個通用模擬量多種輸入通道
			…	… …
			16	16個通用模擬量多種輸入通道
模擬輸出通道數量				0	無4～20mA輸出
				1	1路4～20mA輸出
				…	… …
				8	8路4～20mA輸出
報警輸出數量					00	無繼電器輸出
					01	1個繼電器輸出
					…	… …
					12	12個繼電器輸出
儀表內存容量						128	128M存儲容量
儀表內存容量						248	248M存儲容量
PID調節功能							0	無此功能
PID調節功能							1	含PID調節功能(不含通道）
流量補償、累積功能								0	無此功能
流量補償、累積功能								1	含多種累積補償功能
PC通訊功能									0	無通訊接口
									1	RS232通訊接口
									2	RS485通訊接口
USB接口（U盤轉存功能）										0	無此功能
USB接口（U盤轉存功能）										1	USB數據轉存功能
儀表工作電源											A	AC85～265V，45～55Hz
附件	微型打印機（含電源）
	記錄儀上位管理軟件
	RS485/RS232轉換模塊
備注：16路無紙記錄儀輸入輸出通道數之和zui多為16，130RG1最多配6個報警繼電器/130RG2最多配12個報警繼電器

技術參數

16路彩色無紙記錄儀畫面信息豐富，操作簡單，界面友好；
全隔離多種輸入，支持多種模擬量信號輸入，無需更換模塊，通過軟件設置即可；
采用大容量的FLASH閃存芯片存儲歷史數據，掉電不丟失數據；
標準串行通訊接口：RS-232和RS-485；支持Modbus RTU協議；
剪貼板的復制和粘貼功能方便用戶參數設置；
16路彩色無紙記錄儀可自定義工程位號、工程單位；
內置GB2312 二級漢字字庫，包含6500 個漢字；
支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入；
配備標準USB 接口，支持USB1.1、2.0 U盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
支持外接微型打印機，滿足用戶現場打印的需求；
支持流量積算和PID調節功能。

主要功能

16路模擬量多種輸入	八回路PID控制	報警類型、時間自動記錄	小信號切除功能
16路24V配電輸出	12個報警輸出	流量模型運算功能	組態拷貝功能
8路模擬量輸出	USB2.0數據轉存接口	流量溫壓自動補償	超長歷史記錄
最大248Mb數據記錄總?cè)萘?/td>	中文位號輸入	累積年、月、日、報表	用戶權限管理
每通道容量可自由分配	RS-232C/RS-485接口	上位機分析管理軟件	線性修正功能
掉電/上電時間自動記錄	5.7寸TFT真彩色液晶顯示	高抗干擾設計

選型，價格，工作原理，技術知識，應用方案，接線方法，使用說明...

彩色無紙記錄儀廠家

紹興中儀電子精選ZYW130-RG彩色無紙記錄儀，公司主營：溫度儀表、液位儀表、壓力儀表、電量?jī)x表、記錄儀表、數顯儀表及自控系統等自動化儀表，特殊需求可定制

查閱更多

ZYW130-RG接線說明

操作ZYW130-RG彩色無紙記錄儀前請仔細閱讀隨機說明書，如有疑問請及時聯系16路彩屏無紙記錄儀廠家技術部門。

通訊打印接線

5.6寸彩屏16路無紙記錄儀提供的RS232或RS485通訊接口，均從儀表背面的COM1口引出。同PC機進行通訊時，接口定義如下圖和表1。

5.6寸彩屏16路無紙記錄儀通訊接口

表1通訊接口定義

COM1
引腳	定義
1	RS232接收數據RXD
2	RS232發送數據TXD
3	RS485通訊485-（B）
4	--
5	RS232信號地GND
6	RS485通訊485+（A）

RS232通訊線長度一般不超過10米，RS485通訊線長度一般不超過800米（與波特率設置有關）。使用RS485通訊時，通訊線建議使用屏蔽雙絞線（用戶自備），在通訊線長度大于100米的條件下，必須增加阻值為120歐姆的終端匹配電阻（用戶自備），終端匹配電阻應加在通訊線的zui遠兩端。

使用我公司提供的通訊線和通訊配件，RS232連接計算機或打印機如圖一所示。

圖一、5.6寸彩屏16路無紙記錄儀與RS232通訊或打印連接

彩色無紙記錄儀廠家

紹興中儀電子有限公司為了適應新世紀發展的需要，公司提出了"人才為本、創新為魂、協作為基、質量為根"企業方針和把公司辦成世界一流的自動化儀器儀表重要生產企業的發展目標，一貫堅持與國內外一線芯片廠商合作，精選可靠元器件，采用先進技術并引進大量校驗檢測設備，生產具有高性?xún)r(jià)比的5.6寸16路彩屏無紙記錄儀，真誠歡迎各界朋友、中外客商來我公司參觀、考察、指導，謀求共同發展。
