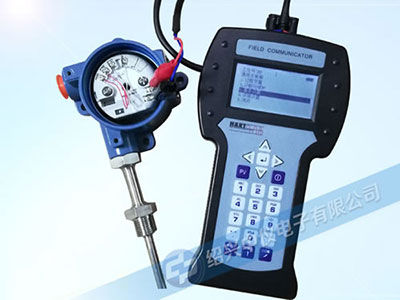

HART475D手操器(帶24V輸出)

更新時間：2026年03月07日，不同批次，HART475D手操器(帶24V輸出)外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

HART475D手操器適合HART協議智能變送器的通訊操作，與HART275、HART375、HART475兼容，具有極好的兼容性，可通訊1151，3051，EJA，ABB，644溫度變送器，科式及流量等方面的HART協議的進口儀表，也兼容國產智能變送器。

技術參數

微處理器：MSP430CPU

接口：2個4mm香蕉孔、1個充電插口

工作環境：-10～50攝氏度

隨機存儲器：32M

防護：IP51（正面）

抗震：包裝后1m落地至混凝土地面沒有問題

重量：大約0.6KG,含電池

濕度：0～95%（無凝露）

顯示：帶背光液晶顯示

儲存：-20～55攝氏度（帶電池）、-20～60攝氏度（不帶電池）

鍵盤：25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵

電池：可充電鋰離子電池，可使用20個小時，100～240VAC充電

充電器：普通插座。

接線說明

1：HART475D通訊器為儀表供電情況下，使用通訊電纜連接儀表進行通訊（須注意通訊電纜插頭紅線對應紅端子插入，黑線對應黑端子插入）。HART475D手操器前端輸出開關打在ON檔，通訊電纜紅色夾子夾在儀表電源+極，黑色夾子夾在儀表電源-極。此時不需要外部電源給儀表供電，打開通訊器開關可進行通訊。充滿電的HART475D通訊器可連續為儀表供電通訊20小時以上。

2：儀表已有外部供電情況下，HART475D通訊器前端輸出開關需打在OFF檔。使用24V輸出線纜中的兩條短線通訊（短藍線紅，短黃線黑）。

a、將250Ω電阻串聯在儀表電源回路中，短藍線和短黃線兩根線夾在250Ω電阻兩端，打開通訊器開關可進行通訊。

b、儀表供電電源+接短藍線紅，短黃線黑接儀表電源+端子，外部電源負極接儀表負極端子（即將短藍線紅，短黃線黑串聯進入儀表供電回路）打開通訊器開關可進行通訊。

選型，價格，工作原理，技術知識，應用方案，接線方法，使用說明...

HART475D手操器說明

HART475D手操器可由用戶通過互聯網隨時升級, 從而避免了因送往服務中心所導致的時間拖延。帶有便利升級選項的手操器, 可以下載***新的設備描述文件(DDs), 新的功能, 或直接獲得新的許可授權選項。保持475現場通訊器更新就是這樣簡單。儀表供應商持續不斷地推出新的HART 和Ff現場總線設備, 并對現有設備不斷進行功能升級, 保持廠里所有設備的設備描述(DDs)更新是一件具有挑戰性的工作。

HART475D手操器怎么拆

有了便利升級功能, 當新的HART 和Ff現場總線設備描述文件（DDs）發布時, 只需要從互聯網直接下載就可以升級475現場通訊器了。隨時保持更新, 一切盡在您的掌握之中。通過 ValveLink Mobile 和增強的圖形功能在現場進行高級故障診斷。

HART475D手操器接線

hart475手操器是羅斯蒙特hart375手操器的改良升級型號,它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使475手操器成為新的標準。HART475手操器的設計理念, 就是要簡化你在現場的工作。用戶在操作HART和Ff現場總線設備時, 都可體驗到直觀的彩色圖形界面。
