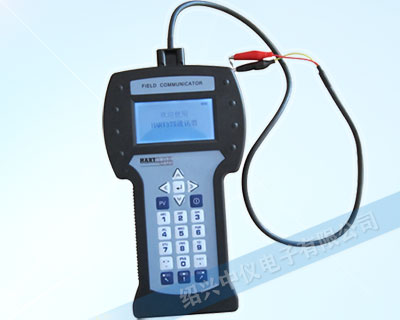

HART475手持器配備充電電池，采用3.2寸LCD背光液晶顯示屏，顯示面積更大更靚，且更省電，產品顯示語言有原先的單語版（中文顯示或英文顯示）升級為中英文雙語顯示。

國產HART475手持器型號：HART475H是一種便攜式的終端，與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。HART475手持器適合帶HART協議智能變送器的通訊操作，具有極好的兼容性。

使用說明

·在線監控和通信：通信期間，調制信號不會中斷4~20mA DC信號。

·與采用HART通信協議的儀表可共用：HART通信器能與采用HART通信協議的所有儀表一起使用。

·操作方便：大顯示屏幕(4行，每行18個字符)，采用中文顯示，用戶看了一目了然，設定和更改方便。

·信息自診斷/保護功能，自檢查功能，格式化密碼保護，低電壓報警顯示，標準技術規格，裝置的技術規格。

·適用儀表：ROSEMOUNT1151、ROSEMOUNT3051、ABB、日本富士、YOKOGAWA、EJA(帶HART通信協議) 等進口壓力變送器、紹興中儀3051等國產智能壓力變送器。

·通信信號的連接：HART475手持器專用線纜長1.2m(3.6ft)，通信線：長度1Km(0.62英里)（0.75~1.25mm2）負載電阻：250~600Ω；負載電容：0.22uF以下；負載電感：3.3mH以下；與電源線的間距：15cm以上（避免平行走線）；顯示：128*64點陣液晶顯示；控制：觸摸開關（4個方向鍵，23個功能鍵，一個電源開關）。

·電源：內置充電電池。

·尺寸：180×80×30mm(長×寬×厚)。

·重量：350g（凈重）。

·設定、更改和顯示各種參數，HART通信。

·HART475手持器可恒定電流輸出。

·調零附加功能。

·格式化保護，需要輸入密碼才能進行格式化，默認密碼：666666。

·電池報警，LCD顯示的報警信息可提示電池電壓偏低。

·LED背光正常工作溫度：0~50℃。

·存儲環境溫度：-15~55℃。

接線說明

·HART475手持器平均使用壽命不低于8年，對獨立的電源平均無故障運行時間不少于2000個小時。

·在特征化菜單里增加了數據備份和數據恢復功能。

1、數據備份：將當前用戶量程值和格式化的數據全部備份到HART475手持器的FLASH內存中，以便于用戶誤操作后數據恢復。單擊菜單中“8.數據備份”即可。

2、數據恢復：在儀表出廠前，廠商已經對儀表進行了格式化操作，并將格式化后的正確數據做了備份，當用戶誤操作使儀表不能工作時，可以使用“數據恢復”功能將其誤操作內容清除，并且重新將廠商初始化的備份數據重新寫入儀表，便于儀表恢復原數據。單擊HART475手持器菜單中的“9.數據恢復”即可。在現場使用時，可以用液晶上的兩個按鍵來操作，操作方法為：同時按下5秒，彈起后再同時按下5秒，即可完成此操作。

·通用格式化：（即通常所說的三點，五點格式化）

1、選擇HART儀表類型和量程代碼，確定儀表的物理量程。

2、在通用格式化里進入格式化，原裝板1151變送器電流為22mA，次序為物理量程的0%，60%，100%三點格式化，或0%，60%，100%，-60%，-100%五點格式化。根據HART475手持器di一行顯示的物理量程的百分數計算壓力，輸入其壓力并填寫壓力值（單位為Pa），待壓力穩定后按右鍵頭發送。

3、操作成功后，顯示下一點的百分數，繼續操作或退出。

操作失敗（如加的壓力與顯示百分比對應的壓力相差太大）會返回此點重做。三點格式化在做完100%點后按退出完成，五點格式化在做完-100%自動退出。退出后電流由22mA變為測量值的電流。

操作菜單說明

HART475手持器操作菜單圖

通用菜單單位

開關機注意事項

在開機前，請確保以下幾點

·HART475手持器沒有物理機械損壞，
·HART475手持器的電池已充滿電，
·將HART475手持器連接到回路，
·回路中串有250歐姆的電阻。

啟動HART475手持器

在啟動前請保證該設備已充好電。啟動時按住電源開關鍵，直到液晶屏亮，開機成功。

關閉HART475手持器

如若要關閉現場通訊器，可按住開關鍵直至其顯示關閉，關機完成。

故障介紹和排除方法

開不開機

在使用過程中如果HART475手持器出現開不了機，即無法啟動現場通訊器，首先檢查電池。如若電池有電還是啟動不了，則有可能是現場通訊器的開關鍵已損壞。（注意：在使用過程當中請不要用堅硬的東西去觸碰HART475手持器的按鍵貼膜，以免造成損壞。）

通訊不上或通訊中斷

·若出現通訊不上，首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和DC18V以維持正常運行。
·檢查回路中的阻抗，看回路中是否接入了250歐姆的外部阻抗。接入250歐姆電阻，將HART475手持器引線接入250歐姆電阻的兩端，再查看通訊是否正常。
·檢查回路接線端子和HART通訊線纜是否損壞。
·HART通訊受到控制系統的干擾，此時停止控制系統中的HART通訊，確認現場設備和通訊器之間的通訊。

HART475手持器，智能手持器，

什么是HART協議

·字母數字的：字母和數字的字符集，通常還包括其他的字符集，例如標點符號。
·設備組態：定義設備物理屬性和運行特性的參數，不包括動態數據。
·設備描述：寫在HART基金會現場總線設備中的指令集，設備描述語言對主機應用程序和HART或基金會現場總線設備通信的參數、指令和方法進行定義。
·現場設備：除HART數字通信信號外，現場設備可以產生或接收模擬信號。
·HART設備：采用HART協議進行信息通信的設備，如壓力變送器，HART475手操器，流量計等。
·HART回路：一種通訊網絡，其主設備和從設備都是HART智能或HART兼容設備。
·HART協議：高速遠程尋址的轉換器通信協議。一種適用于數字式增強型4-20mA通信和智能現場設備的工業標準協議。
·輪詢：一種依次查詢網絡以確定哪些設備在線的方法。

HART475使用教程

新款HART475手持器型號為HART475H具有基本款HART375的功能外，在殼體，顯示，硬件等方面均按原裝375要求生產，是目前國產HART375通訊器中功能全，顯示屏大，使用方便，性能可靠的其中一種手持器，此通訊器有中文界面和英文界面兩種，它采用充電電池供電。本款中儀生產的HART475手持器已在很多廠家使用，使用方便，可直接進入菜單，無需密碼。
