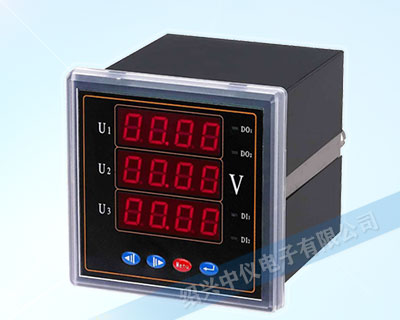

ZYC-3V三相數顯電壓表采用交流采樣技術，用來測量電網中的三相電壓，可通過數顯電壓表面板按鍵設置電壓倍率，性?xún)r(jià)比極高。數顯電壓表具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

ZYC-3V-AK3(72*72mm，三相電壓測量，三排LED數碼管顯示)

選型表

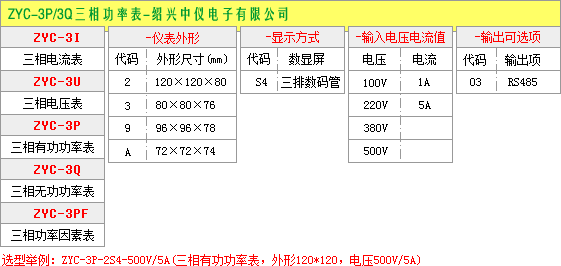

三相數顯電流電壓表選型圖

選型列舉

·ZYC-3I-2S4(380V/5A)-O3三相數顯電流表：外形尺寸120*120mm，輸入AC380V/5A，輸出RS485通訊，三相LED數碼管顯示。
·ZYC-3I-9S4(380V/5A)數顯電流表：三相三線/三相四線制，外形尺寸96*96mm，輸入AC380V/5A，三相LED數碼管顯示。

技術參數

·測量：三相電流(ZYC-3I)、三相電壓(ZYC-3U)；
·顯示：三排LED同時顯示A、B、C三相；
·用途：適用于電力電網，自動化控制系統。主要測量電網中的電流參量；
·擴展：在輸入電流超過AC5A以上需配電流互感器，可通過儀表設置電流變比；
·選配：RS-485通訊接口、變送輸出(DC4～20mA、DC0～20mA)、上下限報警功能。
·可編程功能：可任意設定通訊地址，波特率等參數
·精度等級：0.5級
·顯示位數：四位
·標稱輸入：電流1A、5A；
·過量程：電流持續1.2倍，瞬時電流10倍/5秒
·頻率：50Hz±10%
·輔助電源：AC/DC 85~264V
·功耗：＜5VA
·絕緣強度：2kVmin.2mA
·絕緣電阻：≥50MΩ
·工作條件：環境溫度：-25～55℃，相對濕度≤98%，無腐蝕氣體場所。

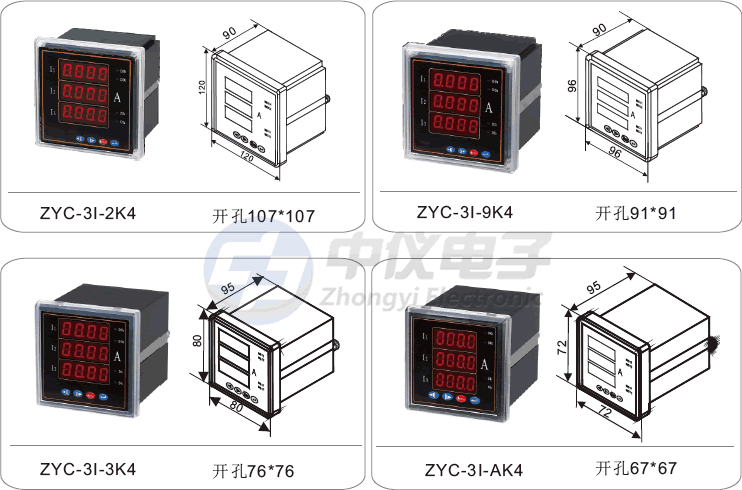

三相數顯電流電壓表安裝圖

使用說明

數顯電流電壓表采用交流采樣技術，能測量電網中的單相電流/三相電流，可通過面板按鍵設置倍率，性?xún)r(jià)比極高。

紹興中儀ZYC系列數顯電流電壓表具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

數顯電流表變比設定

數顯電流電壓表電流變比選擇：電流互感器變比的選擇是根據要測量電流的范圍來選，還有是根據主回路電流變化選型。電流互感器一次電流/二次電流（額定5A）。

舉例說明，100/5變比（20倍）的互感器，是將100A的電流變成5A的電流輸入電流表，此時在數顯電流表中將“電流變比”選項設定為20，電流表顯示實際測量的數值。紹興中儀生產的ZYC-3I系列三相數顯電流表支持電流變比自由設定，記得需要將A/B/C每一項的變比都設定。

三相數顯電流電壓表接線

三相數顯電壓表怎么接線

由于電壓表要與被測電阻并聯，所以如果直接用靈敏電流計當電壓表用，表中的電流過大，會燒壞電表，這時需要在電壓表的內部電路中串聯一個很大的電阻，這樣改造后，當電壓表再并聯在電路中時，由于電阻的作用，加在電表兩端的電壓絕大部分都被這個串聯的電阻分擔了，所以通過電表的電流實際上很小，所以就可以正常使用了。

ZYC-3V三相數顯電壓表使用方法

電壓表是個大的電阻器，理想的認為是斷路。在并聯電路中并聯了電壓表(跟別的用電器并聯)和用電器，如果在干路中沒有其他的用電器，可以認為測量電源電壓(因?yàn)椴⒙?lián)電路上的用電器全部享用了電源的電壓)；如果干路中還連接其他的用電器，那這個用電器就分享了部分電源電壓，那電壓表測的只能是部分電壓(連接在哪個用電器就是哪個用電器的電壓)。

要知道在電壓表內，有一個磁鐵和一個導線線圈，通過電流后，會使線圈產生磁場，這樣線圈通電后在磁鐵的作用下會旋轉，這就是電流表、電壓表的表頭部分。
