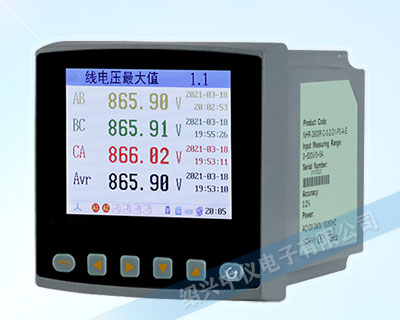

ZYW-EX390R電量無紙記錄儀采用集成電路及數字采樣技術，對三相電氣線路中的交流電流/電壓、有功功率、無功功率、視在功率、功率因數、工頻周波、諧波、有功電能、無功電能、四象限電能、波峰系數及不平衡度等進行實時測量顯示與在線分析。
電量無紙記錄儀采用3.5英寸320*240點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、視角寬。本機具有模擬量輸出、通訊輸出及累積脈沖輸出功能，支持RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，Micro SD卡，支持干接點數字信號輸入，功能強大，性價比高。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。
| 測量參數 | 測量范圍 | 測量誤差 | 分辨力 | 過載 |
|---|---|---|---|---|
| 測量電壓 | 0.0～500.0V/AC | ±0.2%F.S | 0.1V | 持續120%；瞬時2倍/30S |
| 測量電流 | 0.01～5A/AC | ±0.2%F.S | 0.001A | 持續120%；瞬時2倍/30S |
| 有功功率 | U*I*COSΦ | PF=1.0； ±0.5%F.S | 0.1W | |
| 有功電能 | 99999.99 MWh | 0.01KWh | ||
| 無功功率 | U*I*SINΦ | PF=0.0； ±0.5%F.S | 0.1Var | |
| 無功電能 | 99999.99 MVarh | 0.01KVarh | ||
| 視在功率 | U*I | ±0.5%F.S | 0.1VA | |
| 視在電能 | 99999.99 MVAh | 0.01KVAh | ||
| 功率因數 | -1.000～1.000 | ±0.05 | 0.001 | |
| 工頻周波 | 45～65 Hz(50～500V) | ±0.05Hz | 0.01Hz | |
| 諧波 | 2～31次 |
| 電壓輸入 | 輸入范圍：0.0～500.0V AC 輸入阻抗：500KΩ |
|---|---|
| 電流輸入 | 輸入范圍：0.01～5A AC 輸入阻抗：＜0.1Ω |
| 輸出信號 | 模擬量輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω） 1～5V（負載電阻≥250KΩ）、0～5V(負載電阻≥250KΩ) |
| 報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載） | |
| 通訊輸出：RS485/RS232通訊接口，波特率4800～38400bps可設置，采用標準MODBUS RTU通訊協議 RS485通訊距離可達1公里；RS232通訊距離可達：15米。 EtherNet通訊接口，通訊速率10M/100M自適應。 | |
| 累積脈沖輸出：可選擇總有功電能、總無功電能、總視在電能的累積脈沖輸出，輸出為OC門 | |
| 數據備份 | 支持U盤和SD卡進行數據備份與轉存，容量為4～32GB |
| 接線端子 | 額定電流：5A，額定電壓：500V |
| 使用環境 | 環境溫度：-10～60℃；相對濕度：≤85%RH；避免強腐蝕氣體。 |
| 工作電源 | AC120～240V(開關電源)，50/60Hz；DC 20～28V(開關電源)。 |
| 功耗 | ≤8W |
| 結構 | 標準卡入式 |
功能參數說明
| 功能參數 | EX390R-C | EX390R-S | |
|---|---|---|---|
| 外觀精度 | 顯示 | LCD | LCD |
| 規格尺寸(mm) | 96*96*115mm | 120*120*115mm | |
| 電力參數 | 電壓、電流、線電壓 | ■ | ■ |
| 平均電壓、平均電流 | ■ | ■ | |
| 分相及總有功/無功/視在功率 | ■ | ■ | |
| 分相及總功率因素 | ■ | ■ | |
| 頻率、需量、zui大zui小值 | ■ | ■ | |
| 諧波參數 | 諧波電壓、電流 | ■ | ■ |
| 基波矢量圖 | ■ | ■ | |
| 諧波電壓、電流波形 | ■ | ■ | |
| 電網質量 | 電壓THD瞬時值 | ■ | ■ |
| 電流THD瞬時值 | ■ | ■ | |
| 電壓波峰系數 | ■ | ■ | |
| 電流波峰系數 | ■ | ■ | |
| 不平衡度瞬時值 | ■ | ■ | |
| 費率電度 | 有功/無功/視在總電能 | ■ | ■ |
| 四象限電能 | ■ | ■ | |
| 復費率電能 | ■ | ■ | |
| 歷史電能 | ■ | ■ | |
| 電量記錄 | 實時曲線 | ■ | ■ |
| 歷史曲線 | ■ | ■ | |
| 打印曲線 | ■ | ■ | |
| 文件管理 | U盤和SD卡數據備份與轉存 | ■ | ■ |
| 累積脈沖輸出 | 兩路□ | 兩路□ | |
| 模擬量輸出 | 兩路□ | 四路□ | |
| 報警輸出 | 兩路□ | 兩路□ | |
| RS485/RS232通訊接口 | □ | □ | |
| 以太網通訊 | □ | □ | |
| RS232C打印功能 | - | □ | |
| 干接點數字信號輸入 | 兩路□ | 四路□ | |
左圖：

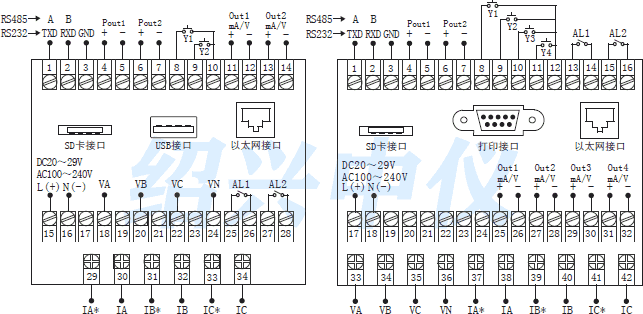

EX390R電量無紙記錄儀接線圖
注意事項
1、建議用戶在外接CT、PT時，在本儀表和CT、PT之間采用接線端子排連接，以方便儀表的拆卸。
2、當電流信號以CT方式接入時，請注意CT同名端。
3、用戶需根據所采用的PT不同選擇額定電流合適的保險絲。
4、為保證測量數據的準確度，必須正確接入電壓、電流測試信號。當被測試電壓小于儀表電壓量程，可以直接接入;否則，必須經電壓互感器PT接入。當被測試電流小于儀表電流量程，可以直接接入;否則，必須經電流互感器CT接入。
5、電量無紙記錄儀接線時確保輸入電流與電壓相序一致，否則會出現顯示數值與符號錯誤，同時確保電流進出線連接正確(打*號端子接進線)。
電量無紙記錄儀是什么？
無紙記錄儀器采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈活簡便，真正符合了工業人員的操作習慣。同時采用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中***保存或打印。
電量無紙記錄儀安裝使用流程
1、請參照裝箱清單檢查確認儀表整機和附件是否完整。如有存在遺漏請及時通知供貨商或本公司。
2、使用前請確認被測試參數的范圍滿足儀表的測試參數的量程范圍，嚴禁進行超出量程的參數測試。
3、使用前請確認能夠提供滿足儀表工作要求的工作電源。不適宜的工作電源可能燒毀儀表。
4、請確認儀表工作環境條件滿足產品使用要求。在惡劣的環境條件下可能影響儀表精度和使用壽命。
5、電量無紙記錄儀安裝使用流程請參照如下步驟執行。
