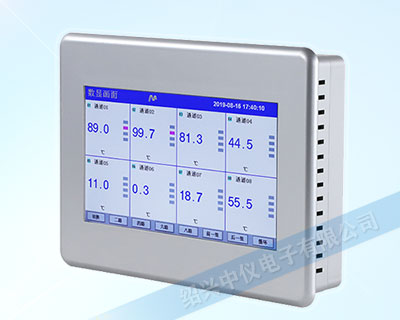

ZYW710T八通道無紙記錄儀（7寸觸摸屏）采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。8路全切換信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）。可帶4路報警輸出，1個饋電輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座。

技術參數

1、輸入信號：8通道全切換信號輸入。

2、全切換輸入信號類型：

標準電壓信號：0～5V、1～5V、√0～5V、√1～5V、0～10V；

標準電流信號：0～10mA、4～20 mA、0～20 mA、√0~10mA、√4～20mA；

毫伏信號：0～20mV、0～100mV、±20mV、±100mv；

熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

線性電阻信號：0～400Ω

3、精度：±0.2%FS.

4、采樣周期：1秒。

5、處理器：采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S。

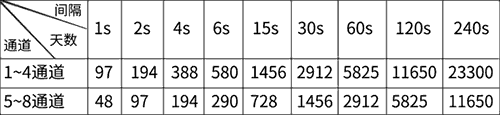

6、存儲器：內部64M Byte Flash記錄時間：

7、報警輸出：4限報警繼電器常開觸點輸出，觸點容量AC 250V/1A、1A/24VDC(阻性負載)。(!注:當負載超過繼電器觸點容量時，請不要直接帶負載)。

8、饋電：給二線制變送器提供回路電源，額定電壓DC 24V±10%，電流100mA。

9、通訊接口：以太網標準RJ45接口，通訊速率10/100M自適應，支持ModBus-TCP RS485通訊接口，波特率為2400、4800、9600、19200可選，支持ModBus-RTU.RS232打印接口，配接40針微型打印機，可實現手動/定時打印功能。

10、工作電源：AC85～264V；頻率：50Hz；功耗：≤10W。

11、工作條件：工作溫度：-10～50℃；濕度：10～90%(無結露)。

選型說明

備注：當輸入通道=8路時，報警輸出≤2；當輸入通道=7路時，報警輸出≤3；當輸入通道≤6路時，報警輸出≤4。不需要的功能可省略。

功能說明

8通道全切換輸入、8通道同屏顯示、7英寸TFT彩色液晶屏、多種畫面切換顯示畫面、響應時間≤0.3S、支持4路報警輸出、曲線/報警/掉電記錄手動/定時打印、以太網/RS485通訊、32G USB/SD卡數據轉存、記錄時長可達23300天。

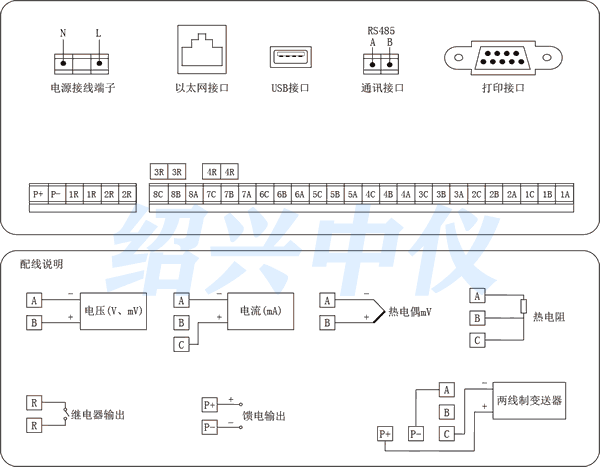

圖：八通道無紙記錄儀接線方法

安裝方法

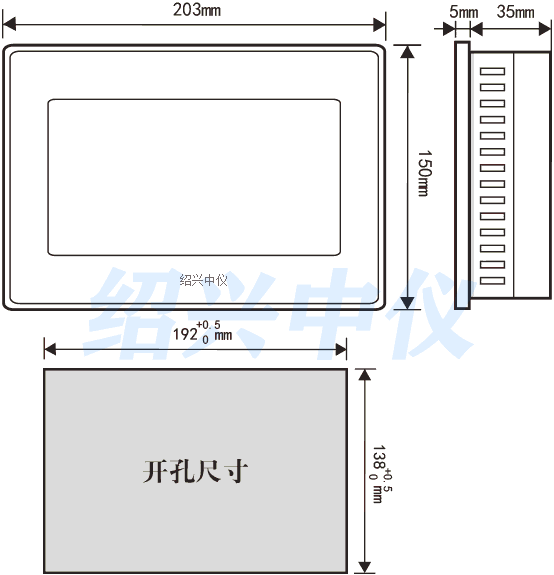

ZYW710T八通道無紙記錄儀安裝尺寸圖

安裝方法:

根據開孔尺寸在表盤面上開孔，將八通道無紙記錄儀嵌入表盤，然后在儀表兩側用四個安裝支架將儀表固定在表盤上。

八通道無紙記錄儀通道設置

1、將通道傳感器信號接入無紙記錄儀的輸入通道。

2、給無紙記錄儀上電，按功能鍵進入組態頁面，密碼：000000.

3、根據通道對應的傳感器類型設置輸入類型。

4、根據傳感器及現場要求，設定正確的量程上限及下限。

八通道無紙記錄儀用途

八通道無紙記錄儀集顯示、處理、記錄、積算、報警和配電等多種功能于一身；采用7英寸真彩液晶顯示屏，配以中文顯示界面，畫面大而清晰；按鍵和旋鈕聯用使操作更靈活簡便，符合工業人員的操作習慣；內部采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能，同時采用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中***保存或打印。

八通道無紙記錄儀具有信號處理功能，能夠接受電流、電壓、熱電偶和熱電阻等多種輸入信號；可以同時具有8路模擬量輸入和一個RS-232C接口（或一個隔離RS-485接口）；具有溫壓補償、上下限報警、速率報警和報警延時功能；顯示形式多樣，數據能以曲線、工程量、百分量和棒圖等多種形式顯示，并能同時將多種形式綜合顯示。

無紙記錄儀廣泛適用于各類工業現場，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
