ZYG600W無源信號隔離器使用時無需外接供電電源，其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾。

該無源信號隔離器的輸入回路-輸出回路之間電磁隔離。

標準的35mmDIN 導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。

選型說明

無源信號隔離器選型示例：ZYW611-W-A-A，ZYW622W-A-A。

主要技術參數

◆輸入

電流信號輸入：4~20mA

等效輸入阻抗：100Ω＋負載電阻（輸入為20mA時）

電壓降：≤ 2V（20mA）

過載電流：≤35mA

◆輸出

輸出電流：4～20mA

輸出負載能力：

輸出負載電阻（RL）計算式 RL ≤（Ui-Ud）÷ 0.02

輸出紋波：< 10mVp-p

◆綜合參數

標準精度 ±0.1%（負載為100Ω）

溫度漂移：0.01%F.S./℃

響應時間：<10ms

隔離能力：輸入-輸出之間1.5KV，1min，50Hz

絕緣電阻：輸入-輸出之間≥100MΩ/500VDC

工作環境溫度：-20℃～＋60℃

儲存環境溫度：-40℃～＋80℃

機殼材質/防護等級：阻燃ABS/IP20

外形尺寸：16×104×110（mm）

接線說明

端子接線：無源信號隔離器的接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。

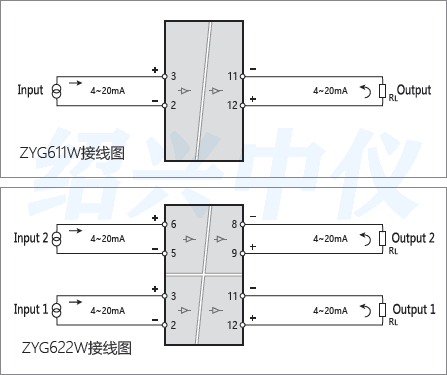

無源信號隔離器接線圖

無源信號隔離器作用

無源在電子方面指電路中無需加電源即可在有信號時工作，通常將無源信號隔離器無需電源就可以工作的器件稱為無源器件，電路中常用的無源元件主要是二極管、電阻類、電感類和電容類等元件。電路中需要外接輔助電源才能正常工作的器件叫有源器件，有源器件一般用來將信號隔離放大、轉換變送等。常用的有源器件有三極管、功率放大器、信號變送器、隔離放大器、場效應管、晶閘管等器件。

無源信號隔離器原理

根據當前工業互聯網對工業現場的各種傳感器、變送器與PLC、DCS系統的匹配需要，推出一系列低成本、小體積無源型（無需外接輔助電源）模擬信號隔離變送器方案，無源信號隔離器提供給傳感器與儀器儀表制造商及工業互聯網系統集成設計工程師選用。以下推薦幾種新型兩線制4-20mA輸出的無源型模擬信號隔離變送器選配技術方案，供廠家和工業互聯網系統集成工程師現場應用參考。

方案設計中充分運用系統中的指示儀表、PLC或DCS等裝置的工作電源回路，將信號的輸入電路裝置與輸出檢測控制回路完全隔離，無源信號隔離器提高了系統運行的可靠性和穩定性，充分保障及提高設備和工作人員的安全系數，所以該方案在電力遠程監控、電力儀器儀表、醫療設備、工業自控等領域廣泛應用。

ZYG600W無源信號隔離器廠家
