更新時間：2026年03月07日，不同批次，ZYG600TC熱電偶輸入信號隔離器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG600TC熱電偶輸入信號隔離器接收熱電偶或毫伏信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。智能型的溫度變送器，有USB編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電偶類型和測量范圍。
熱電偶輸入信號隔離器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。
標準的35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接?？梢耘c單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信號類型 | TC | 熱電偶信號 | ||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||
|---|---|---|---|---|---|
| K（0~1000℃）默認 | 01 | 4~20mA | A | ||
| T（測量范圍） | 02 | 0~20mA | B | ||
| E（測量范圍） | 03 | 1~5V | C | ||
| J（測量范圍） | 04 | 0~5V | D | ||
| K（測量范圍） | 05 | ||||
| N（測量范圍） | 06 | ||||
| R（測量范圍） | 07 | ||||
| S（測量范圍） | 08 | ||||
| B（測量范圍） | 09 | ||||
注明：
訂貨時應寫明熱電偶輸入信號隔離器的輸入類型和分度號以及量程范圍，如未寫明則產品發貨時將按出廠默認設定提供。
熱電偶量程及測量誤差表
| 熱電偶類型 | 溫度范圍（℃） | ***小量程（℃） | 絕對誤差 | 基本誤差 | |
|---|---|---|---|---|---|
| 熱電偶 | T | -200～400 | 50 | ±1℃ | ±0.1% |
| E | -200～1000 | 50 | ±1℃ | ±0.1% | |
| J | -200～1200 | 50 | ±1℃ | ±0.1% | |
| K | -200～1372 | 50 | ±1℃ | ±0.1% | |
| N | -200～1300 | 50 | ±1℃ | ±0.1% | |
| R | -50～1768 | 500 | ±3℃ | ±0.1% | |
| S | -50～1768 | 500 | ±3℃ | ±0.1% | |
| B | 320～1820 | 500 | ±3℃ | ±0.1% | |
| 毫伏信號 | -80～＋80mV | 5mV | ±40uV | ±0.1% | |
注明：
1、表中未列出的其它熱電偶分度號，也可指定訂貨。
2、表中所列的基本誤差和絕對誤差兩欄，應用時取兩者之間的較大值。
3、熱電偶輸入時的測量誤差應加上冷端補償：±1℃
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）
◆輸入參數（可以通過PC機及軟件編程設定）
熱電偶：K；E；S；B；R；T；N；W；J等
溫度量程范圍：根據連接的傳感器類型（參見量程表）
可選毫伏信號輸入：±80mV范圍
***小毫伏量程：5mV
◆輸出參數
輸出電流：4～20mA；其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4~20mA輸出時，≤350Ω（出廠默認，可指定負載）
◆綜合參數
冷端溫度誤差：±1℃
冷端溫度補償范圍：-20℃~+60℃（補償電阻已裝在儀表內部）
溫度漂移：0.01%F.S./℃
響應時間：< 0.4s
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

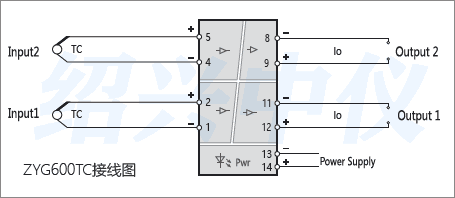

端子接線：接線電纜采用橫截面為0.5~2.5mm2實芯線或多芯線。
熱電偶輸入信號隔離器的工作原理
工業自動化現場，比如煉鋼廠的熱電偶輸入信號隔離器生產線，鋼鐵冶煉過程是通過PLC，現場自動化儀表，現場執行機構來實現測量和控制的，PLC放置在距離現場幾百米遠的控制室內（室溫工作）的控制柜中，來自于現場的自動化儀表或熱電偶將信號通過導線輸出進控制室的控制柜中，信號進入PLC必須隔離，可能也需要轉換，比如PLC的可以接收的信號是0-5V，而自動化儀表的過來的信號是4-20mA時,那么就需要將4-20MA隔離并轉換為0-5V，再進入PLC。
熱電偶輸入信號隔離器的作用
熱電偶輸入信號隔離器完成熱電偶信號隔離轉換的設備就是“熱電偶信號隔離器”，或者叫“熱電偶溫度變送器”，他的核心作用有兩個：***將輸入信號和輸出信號隔離，第二將輸入的來自于熱電偶的mV級信號轉換為標準工業信號（4-20mA,0-5V,0-10V)。
