數字顯示控制儀：數顯表，液位顯示控制儀，4路數顯儀，8路數顯儀，多路巡檢儀等。

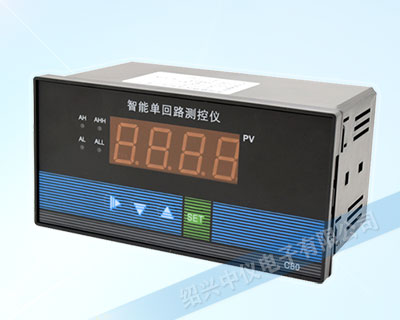

更新時間：2026年03月07日，不同批次，ZY-C80數字顯示控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
LED系列數字顯示控制儀采用微處理器進行控制運算，可對非線性輸入信號進行精度極高的線性矯正測量，集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
數字顯示控制儀采用多種輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
| 型號代碼 | 代碼 | 產品參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY- | □ □ □□－□ □－□□－□ □ －□ □ | ||||||||||
| 外形特征 | C S | 橫式顯示儀表 豎式顯示儀表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫），80×160mm（式） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| di一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～9999 d |
| 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊規格 | 用戶特定 |
| 03 | K | 0～1300℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20mA開方 | -1999～9999 d |
| 04 | E | 0～1000℃ | 12 | 4～20mA | -1999～9999 d | 20 | 0～10mA開方 | -1999～9999 d |
| 05 | T | -200～400℃ | 13 | 0～10mA | -1999～9999 d | 21 | 1～5V開方 | -1999～9999 d |
| 06 | J | 0～1200℃ | 14 | 1～5V | -1999～9999 d | 22 | 0～5V開方 | -1999～9999 d |
| 07 | Wre | 0～2300℃ | 15 | 0～5V | -1999～9999 d | 23 | 可切換輸入 | 詳見下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20mA | -1999～9999 d | 24 | 頻率輸入 | 0～5kHz |
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
| 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5V | 18 | 1～5V開方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5V | 19 | 0～5V開方 |
| 03 | K | 07 | WRe | 12 | 4～20mA | 16 | 4～20mA開方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
| 選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
1、數字顯示控制儀同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
2、ZY-C70、C10系列數字顯示控制儀無頻率信號輸入。
3、C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示，C10系列為0.32英寸LED顯示。
4、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
ZY-C401-00-NN-08數字顯示控制儀，外形48*48mm，PT100輸入，無繼電器。
ZY-C801-00-NN-08數字顯示控制儀，外形160*80mm，PT100輸入，無繼電器。
ZY-C403-00-HL-08數字顯示控制儀，外形48*48mm，PT100輸入，帶上下限報警。
ZY-C803-00-HL-12數字顯示控制儀，外形160*80mm，4-20mA輸入，帶上下限報警。
ZY-C903-00-HL-12數字顯示控制儀，外形96*96mm，4-20mA輸入，帶上下限報警。
數字顯示控制儀(溫度控制儀)在窯爐自動控制系統中的應用案例圖
| 型號 | ZY-C803 | 接線圖 |
|---|---|---|
| 儀表外形 | 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g | ZY-C80系列96×48mm外形數字顯示控制儀接線圖 |
| 型號 | ZY-T803（橫式） | |
| 儀表外形 | 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm重 量:400g | |
| 型號 | ZY-S803 | |
| 儀表外形 | 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g | |
| 型號 | ZY-T801（豎式） | |
| 儀表外形 | 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g | |
| 型號 | ZY-C401/C403（橫式） | 接線圖 |
| 儀表外形 | 儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重 量:240g | ZY-C40系列96×48mm外形數字顯示控制儀接線圖 |
| 型號 | ZY-S401/S403（豎式） | |
| 儀表外形 | 儀表尺寸:48×96×110mm 開孔尺寸:44×92mm 重 量:240g | |
| 型號 | ZY-C901/C903 | 接線圖 |
| 儀表外形 | 儀表尺寸:96×96×110mm 開孔尺寸:92×92mm 重量:400g | ZY-C90系列96×96mm外形數字顯示控制儀接線圖 |
| 型號 | ZY-C701/C703 | 接線圖 |
| 儀表外形 | 儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g | ZY-74系列72×72mm外形數字顯示控制儀接線圖 |
| 型號 | ZY-C101/C103 | 接線圖 |
| 儀表外形 | 儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重量:180g | ZY-C10系列48×48mm外形數字顯示控制儀接線圖 |
數字顯示控制儀
ZY-LED數字顯示控制儀采用微處理器進行控制運算。
ZY-LED數字顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。
數字顯示控制儀怎么調參數
1、ZY系列數字顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。
2、數字顯示控制儀可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。
數字顯示控制儀參數設置
