FPA-A1-F1-P2-O3電廠用變送器是一種電廠用電量變送器，包括箱體，箱體內安裝有連接塊，連接塊側壁安裝有電量變送器本體。箱體內頂部有散熱機構（如由固定連接在箱體內頂部的驅動電機，其輸出軸末端連接散熱風扇組成），側壁有防塵機構，還有電流接口、電壓接口，接口兩側有夾緊機構，箱體底部有萬向輪。這種變送器可對電廠的用電量進行測量和傳輸相關數據。

FPAR、FPVR 與FPA、FPV、FPAX、FPVX 的區別是真有效值變換，不隨波形畸變影響測量精度，因此特別適用于波形畸變嚴重的地區。

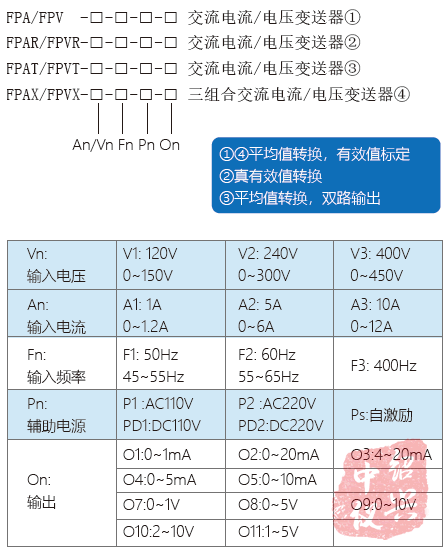

選型參數

圖：FPA-A1-F1-P2-O3電廠用變送器

常用型號：FPA-A2-F1-P2-O3，F(xiàn)PA-A2-F1-PD1-03。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降，***大15V壓降（可選）

　·電壓輸出 額定2mA，***大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%~120% 額定頻率 90%~110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 ***大2倍連續

◆ 電壓試驗：FPA-A1-F1-P2-O3電廠用變送器的輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露
